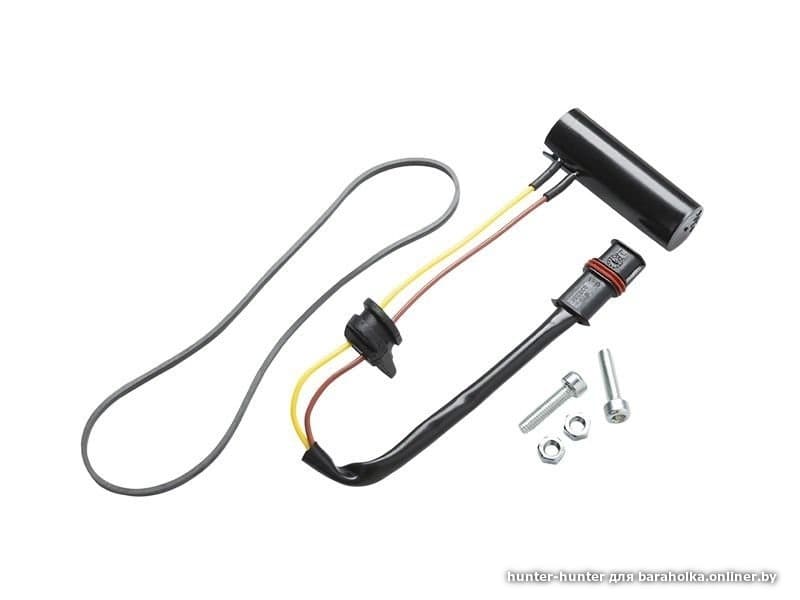

Свеча накала Webasto Thermo 90ST 12V 9010615B

  • Штифт накала. При запуске подогревателя штифт накала поджигает топливно-воздушную смесь. Штифт накала представляет собой электрическое сопротивление и располагается в горелке на небольшом расстоянии от испарительного элемента. Проверка штифта накала. ПМинск
№ 22041288 462 раза 3 дня назад
  • hunter-hunter MemberАвтор объявления
    офлайн
    hunter-hunter Member Автор объявления

    318

    8 лет на сайте
    пользователь #611165

    Профиль
    Написать автору
    Все объявления продавца

    318
    # 17 сентября 2018 14:00

    Штифт накала.
    При запуске подогревателя штифт накала поджигает топливно-воздушную смесь. Штифт накала представляет собой электрическое сопротивление и располагается в горелке на небольшом расстоянии от испарительного элемента.

    Проверка штифта накала.
    При проверке штифта накала цифровым мультиметром значения параметров должны находиться в следующих пределах. Штифты различаются цветовой маркировкой:

    Штифт накала: 12В (красная) 24В(зеленая) Сопротивление при 25 оС: 0.3-0.6 Ом 1.3-1.44 Ом Проверочный ток: <5 мА <5 мА

    Замена горелки, датчика пламени, и штифта накала.
    Снятие.
    1. Снять подогреватель.

    2. Снять нагнетатель воздуха.

    3. Вывернуть винты и шайбы.

    4. Отвернуть гайки и вытащить фиксирующую планку.

    5. Вытащить уплотнения из корпуса жаровой трубы.

    6. Вытащить уплотнение и горелку, а так же рассекатель из жаровой трубы.

    7. Извлечь датчик пламени и штифт накала из корпуса горелки.

    8. Визуально оценить состояние горелки.

    9. Провести работы на демонтированных узлах.

    Установка.
    1. Установить рассекатель воздуха на корпус горелки.

    2. Осторожно вставить датчик пламени и штифт накала в корпус горелки и вставить уплотнения в корпус жаровой трубы.

    3. Вставить горелку и уплотнение в корпус жаровой трубы.

    ОСТОРОЖНО! Убедитесь, что проводка штифта накала и датчика пламени проложена так, как показано на рисунке.

    4. Установить изоляцию на стопорную планку и установить планку.

    5. Закрепить стопорную планку гайками. Затянуть гайки с моментом 3 Нм ± 10%.

    6. Закрепить топливную магистраль винтом и шайбой. Момент затяжки 3 Нм ± 10 %.

    7. Установить нагнетатель воздуха.

    8. Подсоединить электрические разъемы.

    9. Установить подогреватель.
    Модель 9010615B Штифт накала 12В Артикул 9010615В Старый номер 9010615A для Thermo 90 ST
    Производитель: Webasto
    Артикул: 9010615B
    За подробной информацией обращаться по тел.: +375 25 501 07 52 life ООО"ДэвиПромГрупп" УНП193042313
