Датчик пламени Webasto Air Top 5000 12V 1322428A

  • 75,00 р.
  • Штифт накаливания/ датчик пламени. Штифт накаливания выполняет также функцию датчика пламени. Штифт накаливания представляет собой электрическое сопротивление и расположен в горелке со стороны, повёрнутой к пламени. Во время пуска он зажигает топливо-воздМинск
№ 22041349 462 раза 6 часов назад
  • hunter-hunter MemberАвтор объявления
    офлайн
    hunter-hunter Member Автор объявления

    318

    8 лет на сайте
    пользователь #611165

    Профиль
    Написать автору
    Все объявления продавца

    318
    # 17 сентября 2018 14:14

    Штифт накаливания/ датчик пламени.
    Штифт накаливания выполняет также функцию датчика пламени. Штифт накаливания представляет собой электрическое сопротивление и расположен в горелке со стороны, повёрнутой к пламени. Во время пуска он зажигает топливо-воздушную смесь в камере сгорания. В роли датчика пламени он функционирует как низкоомный резистор с положительным температурным коэффициентом, сопротивление которого меняется в зависимости от нагрева пламенем. Сигналы подаются на блок управления и обрабатываются им. Датчик пламени контролирует наличие пламени в течение всего того времени, пока отопитель включён.

    Проверка сопротивления штифта накаливания/ датчика пламени.
    ВНИМАНИЕ! При проверке любого компонента отопителя, снятого с него, как правило, нужно отключать проверяемый компонент от блока управления.

    При проверке цифровым мультиметром у штифта накаливания/ датчика пламени должны наблюдаться следующие электрические параметры:

    Замена штифта накаливания/ датчика пламени.
    Демонтаж.

    1. Снять крышку.

    2. Удалить прокладку.

    3. Снять блок управления.

    4. Снять нагнетатель воздуха.

    Указание: Операции с 5-й по 10-ю нужно проводить, если отопитель имеет горелкe без бленды, а с 11-й по 14-ю - горелку с блендой .

    5. Снять рычагом фиксирующую защёлку горелки.

    6. Вынуть гильзу штифта накаливания/ датчика пламени из теплообменника, нажав на неё.

    7. Если нужно, осторожно отогнуть предохранительную накладку кабеля штифта накаливания/ датчика пламени на камере сгорания .

    8. Вынуть горелку.

    9. Вывинтить винт.

    10. Вынуть штифт накаливания/ датчик пламени из горелки.

    11. Вынуть винты EJOT FDS SF.

    12. Вынуть гильзу штифта накаливания/ датчика пламени из теплообменника, нажав на неё, а горелку с блендой - из камеры сгорания .

    13. Вывинтить винт.

    14. Вынуть штифт накаливания/ датчик пламени из горелки с блендой.

    15. Провести работы со снятыми компонентами.

    Монтаж.

    Указание: Операции с 1-й по 5-ю нужно проводить, если отопитель имеет горелку без бленды, а с 6-й по 13-ю - горелку с блендой.

    1. Вставить штифт накаливания/ датчик пламени в горелку (кабелем в направлении отверстия для гильзы) и закрепить винтом.

    2. Затянуть винт с моментом 0,8 ± 0,8 Нм.

    3. Установить горелку и вставить гильзу штифта накаливания/ датчика пламени в теплообменник. Если отгибалась предохранительная накладка, загнуть её обратно.

    4. Кабель штифта накаливания/ датчика пламени провести под предохранительной накладкой и через отверстие в корпусе теплообменника.

    5. Зафиксировать горелку защёлкой.

    6. Вставить штифт накаливания/ датчик пламени в горелку с блендой (кабелем в направлении отверстия для гильзы в бленде) и закрепить винтом.

    7. Кабель штифта накаливания/ датчика пламени провести через отверстие в блендe.

    8. Затянуть винт с моментом 0,8 ± 0,08 Нм.

    9. Горелку с блендой ввернуть в камеру сгорания.

    10. Вставить гильзу для забора топлива в кожух теплообменника.

    11. Закрепить бленду и камеру сгорания винтами EJOT FDS.

    12. Затянуть винты EJOT FDS SF с моментом 2,5 ± 0,25 Нм.

    13. Кабель штифта накаливания/ датчика пламени провести сквозь теплообменник и надеть на него гильзу.

    14. Установить нагнетатель воздуха.

    15. Установить блок управления.

    16. Надеть прокладку.

    17. Установить крышку.

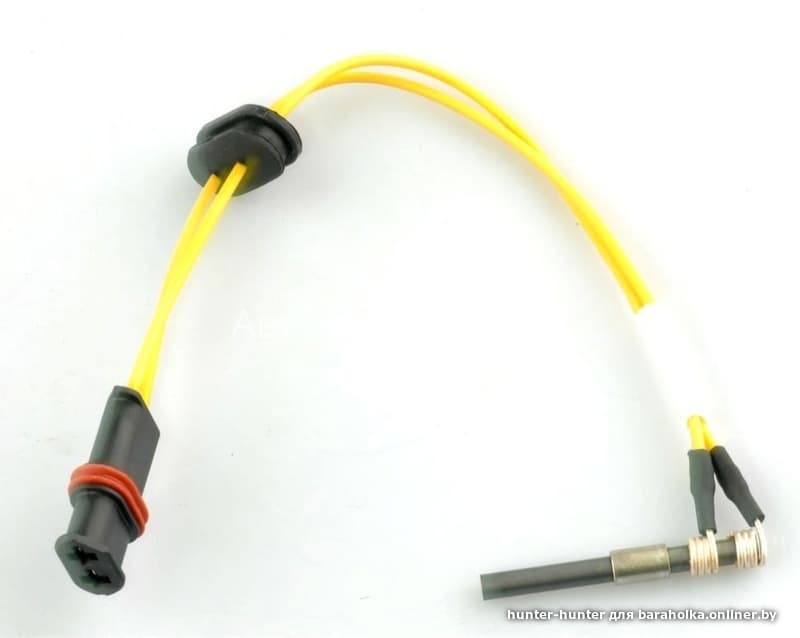

    Модель 1322428A Штифт накала / датчик пламени 12В Артикул 1322428A Старый номер 91370А/91370B
    Производитель: Webasto
    Артикул: 1322428A
    За подробной информацией обращаться по тел.: +375 25 501 07 52 life ООО"ДэвиПромГрупп" УНП193042313
