Свеча накала Webasto Air top 5000ST 24V 9004215B

  • 75,00 р.
  • Штифт накала / датчик пламени. Штифт накаливания выполняет также функцию датчика пламени. Штифт накаливания представляет собой электрическое сопротивление и расположен в горелке со стороны, повёрнутой к пламени. Во время пуска он зажигает топливо-воздушнуМинск
№ 22041361 462 раза 3 дня назад
  • hunter-hunter MemberАвтор объявления
    офлайн
    hunter-hunter Member Автор объявления

    318

    8 лет на сайте
    пользователь #611165

    Профиль
    Написать автору
    Все объявления продавца

    318
    # 17 сентября 2018 14:17

    Штифт накала / датчик пламени.
    Штифт накаливания выполняет также функцию датчика пламени. Штифт накаливания представляет собой электрическое сопротивление и расположен в горелке со стороны, повёрнутой к пламени. Во время пуска он зажигает топливо-воздушную смесь в камере сгорания. В роли датчика пламени он функционирует как низкоомный резистор с положительным температурным коэффициентом, сопротивление которого меняется в зависимости от нагрева пламенем. Сигналы подаются на блок управления и обрабатываются им. Датчик пламени контролирует наличие пламени в течение всего того времени, пока отопитель включён.

    Диагностика штифта накала.
    Указание: Диагностику проводить следует мультиметром (омметром).

    Измерение сопротивления не точным мультиметром может быть недостаточным. В качестве образца можно использовать новый штифт накала.

    Замена штифта накала/ датчика пламени.
    Демонтаж.

    1. Снять отопитель.

    2. Снять прокладку.

    3. Демонтировать блок управления.

    4. Снять нагнетатель воздуха.

    5. Вывинтить два самореза и снимите удерживающую пластину.

    6.Вынуть резиновое уплотнение жгута штифта накаливания/датчика пламени из теплообменника, нажав на нее.

    7.Нажать на резиновое уплотнение испарительного элемента в теплообменнике.

    8.Осторожно вытащить испарительный элемент из трубки забора воздуха, а затем из блока теплообменника.

    9. Снять фиксирующую скобу и вытащить штифт накаливания/датчик пламени из горелки

    10. Провести работы со снятыми компонентами.

    Монтаж.

    1. Вставить штифт накаливания/датчик пламени в горелку (провод напротив отверстия для уплотнения) и закрепить фиксирующей пластиной.

    2. Вставить горелку в теплообменник и в жаровую трубу.

    3. Установите прижимную скобу и два фиксирующих самореза.

    4. Затянуть саморезы с моментом 4±0.4 Нм.

    5. Установить уплотнение топливной магистрали в теплообменнике.

    6. Провода штифта накала/датчика пламени поместить в соответствующем отверстии теплообменника.

    7. Установить уплотнение штифта накала/датчика пламени в корпус теплообменника. Убедитесь, что провода не образует петли и не имеет провиса.

    8. Установить нагнетатель воздуха.

    9. Установить блок управления.

    10. Собрать корпус.

    11. Установить отопитель.

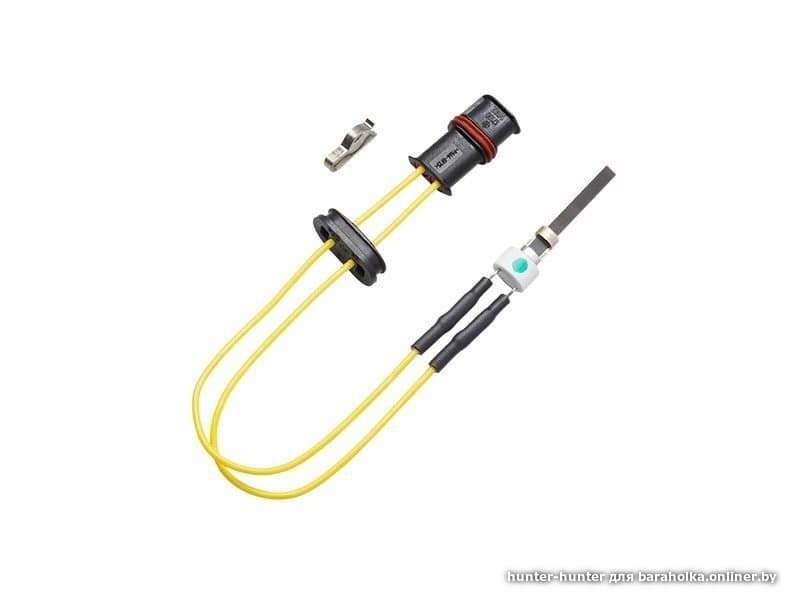

    Модель 9004215B Штифт накала / датчик пламени 24В для Air Top 3500/5000 ST Артикул 9004215B Старый номер 9004215A
    Производитель: Webasto
    Артикул: 9004215B
    За подробной информацией обращаться по тел.: +375 25 501 07 52 life ООО"ДэвиПромГрупп" УНП193042313
