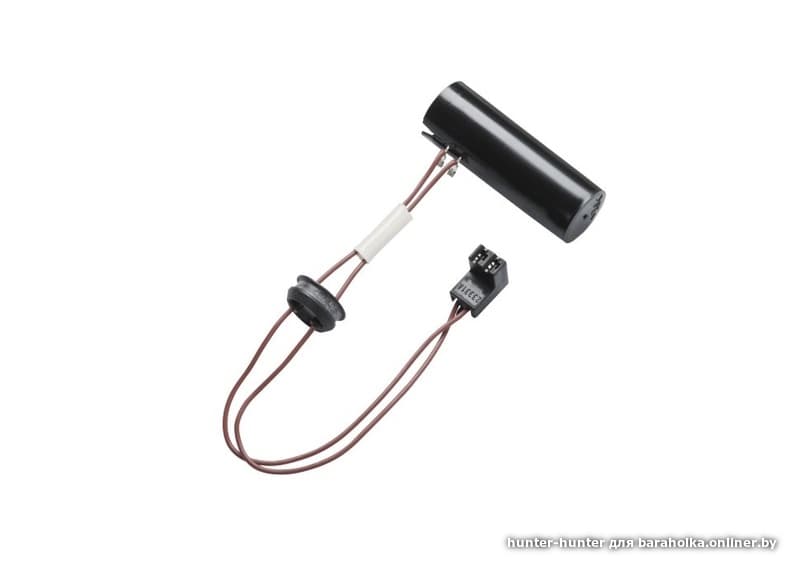

Датчик пламени Webasto Air Top 2000/S 24V 1322407A

  • 75,00 р.
  • Датчик пламени. Датчика пламени функционирует как низкоомный резистор с положительным температурным коэффициентом, сопротивление которого меняется в зависимости от нагрева (наличия пламени). Сигналы подаются на блок управления и обрабатываются им. ДатчикМинск
№ 22041377 462 раза 5 часов назад
  • hunter-hunter MemberАвтор объявления
    офлайн
    hunter-hunter Member Автор объявления

    318

    8 лет на сайте
    пользователь #611165

    Профиль
    Написать автору
    Все объявления продавца

    318
    # 17 сентября 2018 14:20

    Датчик пламени.
    Датчика пламени функционирует как низкоомный резистор с положительным температурным коэффициентом, сопротивление которого меняется в зависимости от нагрева (наличия пламени). Сигналы подаются на блок управления и обрабатываются им. Датчик пламени контролирует наличие пламени в течении всего времени, пока отопитель включен.

    Диагностика датчика пламени.
    Указание: Проверка сопротивления датчика пламени (только бензиновый отопитель). Измерение сопротивления не достаточно точным мультиметром может быть причиной неверной диагностики. В качестве образца можно использовать заведомо исправный датчик пламени. При проверке мультиметром у датчика пламени при температуре электрические параметры должны лежать в следующих пределах:

    Замена датчика пламени (только для бензиновой модификации).
    Демонтаж.

    1. Снять отопитель.

    2. Разобрать корпус.

    3. Снять блок управления.

    4. Снять нагнетатель воздуха.

    5. Вывинтить два винта и снимите прижимную пластину.

    6. Выдавить внутрь резиновое уплотнение жгута из теплообменника.

    7. Аккуратно отогнуть фиксирующую скобу и вытащить датчик пламени из горелки.

    8. Утилизировать датчик пламени.

    9. Провести работы со снятыми компонентами.

    Монтаж.

    ВНИМАНИЕ! Кабель датчика пламени должен располагаться под топливной трубкой.

    1. Датчик пламени завести под топливную трубку, штекер просунуть в отв. теплообменника, вставить кабельное уплотнение на место.

    2. Кабель с защитной изоляцией провести под скобой и установить датчик пламени в горелку.

    3. Подогнуть фиксирующую скобу.

    4. Пластину закрепить винтами.

    5. Затянуть винты с моментов 6±0.6 нм.

    6. Подтянуть кабель датчика пламени.

    7. Установить нагнетатель.

    8. Установить блок управления.

    9. Собрать корпус.

    10. Установить отопитель.
    Модель 1322407A Датчик пламени 12/24В Применимость: Air Top 2000 & Air Top 2000S Напряжение питания: 12/24В Артикул 1322407A Старый номер 82306В, 82306C Номер MB: A 0008213064 Номер Renault: 5001850032
    Производитель: Webasto
    Артикул: 1322407A
    За подробной информацией обращаться по тел.: +375 25 501 07 52 life ООО"ДэвиПромГрупп" УНП193042313
