Плата управления электропривода станка, медогонки на Ардуино Нано.
Регулятор оборотов с поддержанием мощности для коллекторного электродвигателя (двигатель от стиральной машины-автомат) со встроенным реверсом на ардуино Нано.
Иногда возникает необходимость замены, установки, электропривода на заводской (самодельный станок) или для медогонки. Для этой цели подходит двигатель от стиральной машины автомат. Но эти двигатели высоко оборотистые. Вот для возможности регулировки оборотов данного двигателя и служит эта плата. Плата собрана на ардуино Нано. Она регулирует обороты коллекторного двигателя (двигатель со щетками) без потери мощности вне зависимости от изменения нагрузки и имеет встроенный реверс. Имеется возможность программирования параметров установки. Программируются следующие параметры:
- программирования параметров установки (обороты, передаточное число) на разные шкивы;
- диапазон оборотов разбит на два интервала.
Для медогонки:
- минимальные и максимальные обороты медогонки;
- количество ступеней в автоматическом режиме (1-6) ;
- время каждой ступени в секундах;
- обороты каждой ступени в процентах от выставленных регулятором (0-100) ;
- направление вращения ступени (вперёд-назад);
- пауза после смены направления вращения;
-ручной или автоматический режим работы.
В автоматическом режиме обороты рассчитываются исходя из положения регулятора. В любой момент повернув регулятор вы можете изменить текущие обороты. Остановить всё можно тумблером реверс в положение "стоп".
Бонусом к программе медогонки Вы получите на втором режиме программу обычного регулятора оборотов двигателя. Таким образом Ваша медогонка сможет работать как в автоматическом так и в ручном режиме регулятора оборотов. Режим работы выбирается положением переключателя.
Реализован принцип плавного разгона, реверса, торможения, защиты от пробоя симистора.
Изначально плата запрограмирована на работу с таходатчиком, на плате имеется возможность подключения датчика Холла (программу можно загрузить). На плате предусмотрен предохранитель по питанию и клемная колодка для подключения сети 220В, двигателя и таходатчика. Это позволяет устанавливать данный двигатель в различные изделия (Токарные станки по дереву и металлу, Сверлильные станки, Фрезерный станок, Медогонки, Газонокосилки, Гончарный круг, Дровокол, Наждак, Корморезка и т. д. )

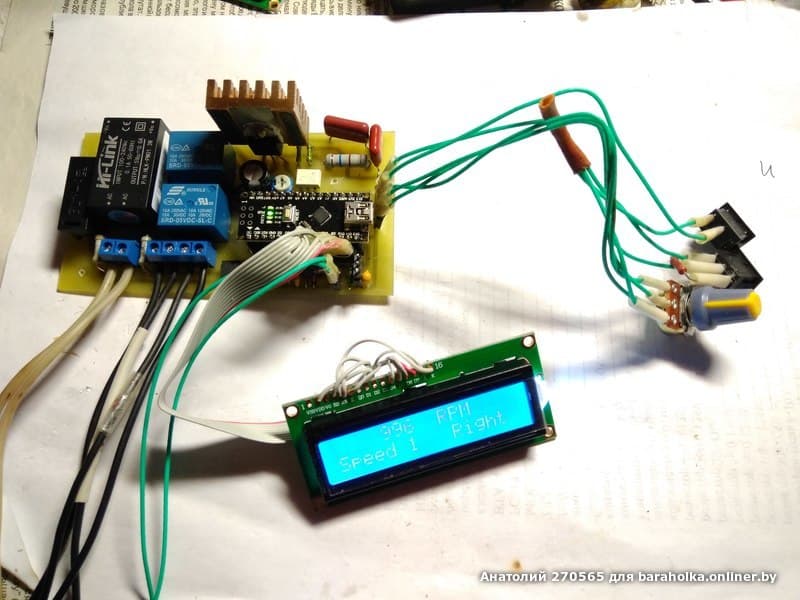

Могу загрузить как специальную программу для работы медогонки в полностью автоматическом режиме (режимы работы согласуем перед загрузкой программы) , так и просто программу для управления двигателем (она регулирует обороты коллекторного двигателя, имеет два диапазона разбивки пределов регулировки и встроенный реверс) . Дополнительная информация, видео работы двигателя в режиме автомат (с выбранными Вами параметрами) по запросу . Телефон для связи или адрес электронной почты оставляйте в личных сообщениях. Плата может работать как с обычным таходатчиком, так и с датчиком Холла. На плате установлен симистор на 24А. Питание платы от сети 220В. Плата настроена и протестирована. На момент отправки плата гарантировано рабочая. В комплект продажи входит:
-смонтированная и проверенная плата;
-регулятор оборотов (переменный резистор);
-переключатель режимов работы;
-переключатель реверса;
-табло индикации (плюс к цене 30р. )(необязательная опция);
-схемы (принципиальная, монтажная, подключения платы).

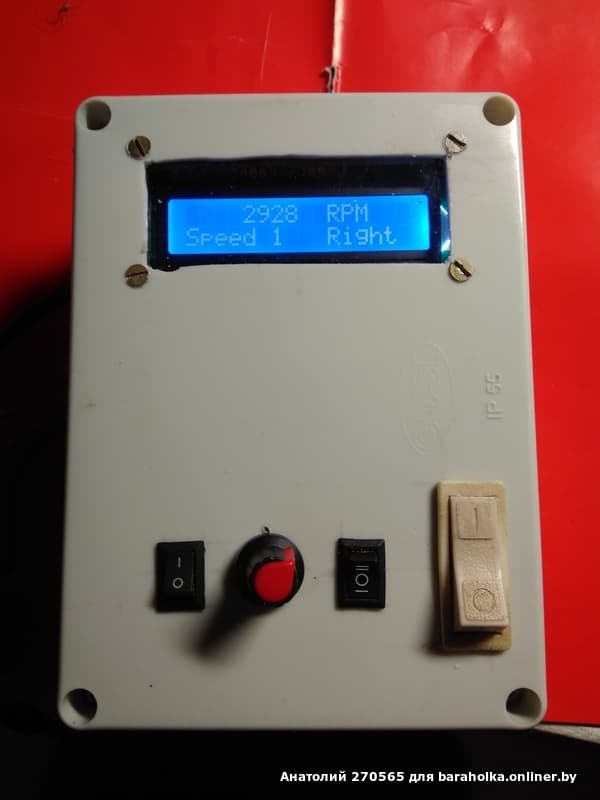

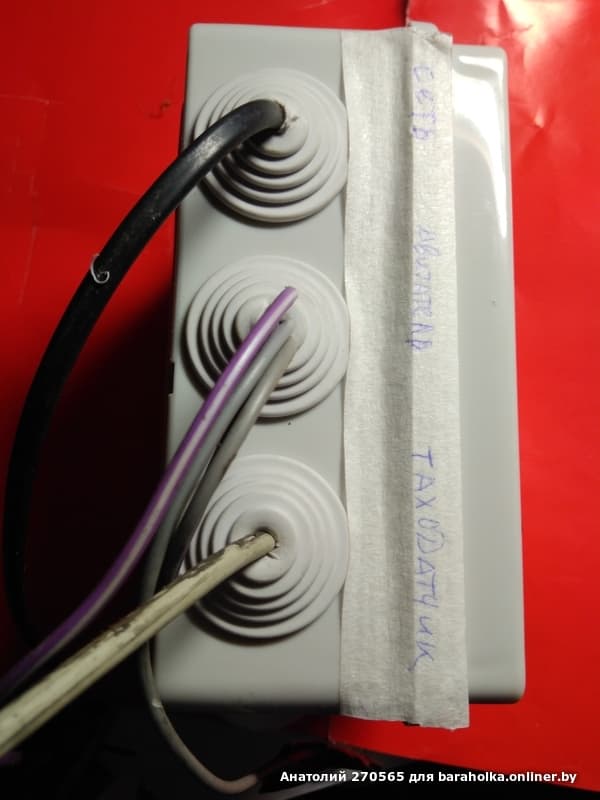

Плата рассчитана на управление двигателем до 500Вт. На фото пример как вставить плату в корпус. Всё видно на фото. Необходимые пояснения дам. Передача лично в Минске (по возможности) или почтой наложенным платежом. Пересылка за Ваш счёт.
