Технические характеристики
Подаваемое напряжение, В - 380
Рабочий ток, А - 2,0
Класс защиты - IP 54
Размер, мм (ШхВхД) - 240х284х132
Вес, кг - 7,4
Напряжение на выходе для положений рукоятки регулятора:
1-95 В; 2-145 В; 3-190 В; 4-240 В; 5-400 В
Описание

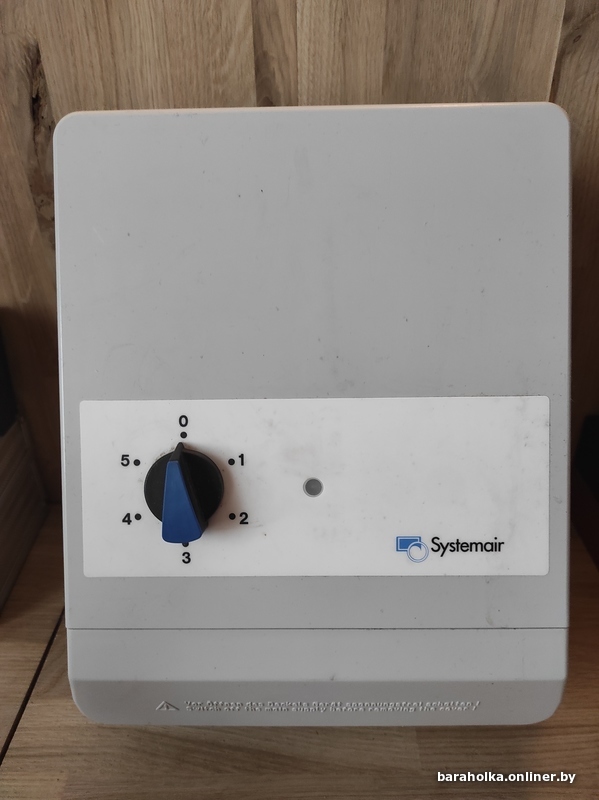

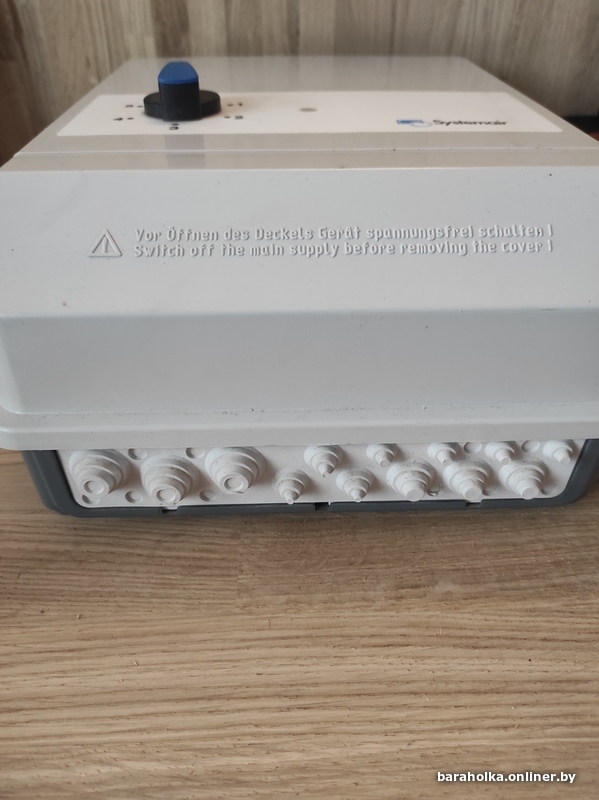

Пятиступенчатый трансформатор с ручной регулировкой (с защитой электродвигателя).
Трехфазный трансформатор, который управляет скоростью вентилятора, изменяя подаваемое напряжение. Скорость переключается вручную рукояткой на корпусе. Имеется встроенное защитное устройство электродвигателя, которое прекращает подачу на пряжения к вентилятору, если активируются термоконтакты на электродвигателе вентилятора. Устройство перезапускается путем установки рукоятки на 0 на 10 секунд, после чего можно возобновить работу.
Входные контактные клеммы для комнатного термостата RT и термостата защиты отобмерзания FS прекращают подачу напряжения на вентилятор, когда происходит разрыв цепи. Когда термостат защиты от обмерзания размыкает цепь, перезапуск осуществляется аналогично, как и при срабатывании термоконтактов ТК. На заводе на эти клеммы ставится перемычка. Лампа индикатора на передней панели показывает, когда трансформатор находится в рабочем режиме. Трансформатор имеет клеммы 230 В для приведения в действие приводов заслонок, электронагревателей или любого другого внешнего оборудования. Эти клеммы обесточены, когда кнопка трансформатора выставлена в положение 0 или если сработали ТК или RT.
