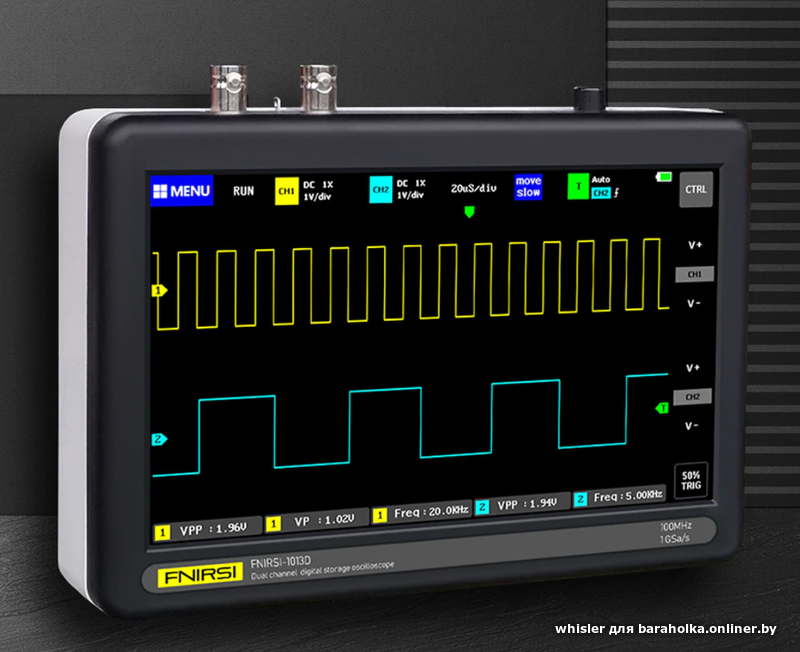

Характеристики

Ширина канала: 100 МГц * 2
Количество каналов: 2 канала
Максимальная частота дискретизации в реальном времени: 1GSa/s
Вертикальная чувствительность: 50 мВ/див ~ 500 В/Див
Горизонтальный диапазон времени: 50S/div ~ 10 NS/div
Максимальное испытательное напряжение: 40 В (1X зонд), 400 В (10X зонд)
Глубина хранения: 240 кб
Входное сопротивление: 1 м
ADC точность: 8 бит
Режим напряжения: AC/DC
Режим запуска: одиночный, нормальный, автоматический
Тип триггера: Восходящий/нисходящий
Внешнее триггерное напряжение: 0 — 40В
Дисплей: 7 дюймов 800*480
Управление: емкостный сенсорный экран + жесты
Синхронизация: экспорт изображений USB
Источник питания: литиевая батарея 6000 мАч
Размер: 184 мм x 124 мм x 50 мм
Вес: 650 г

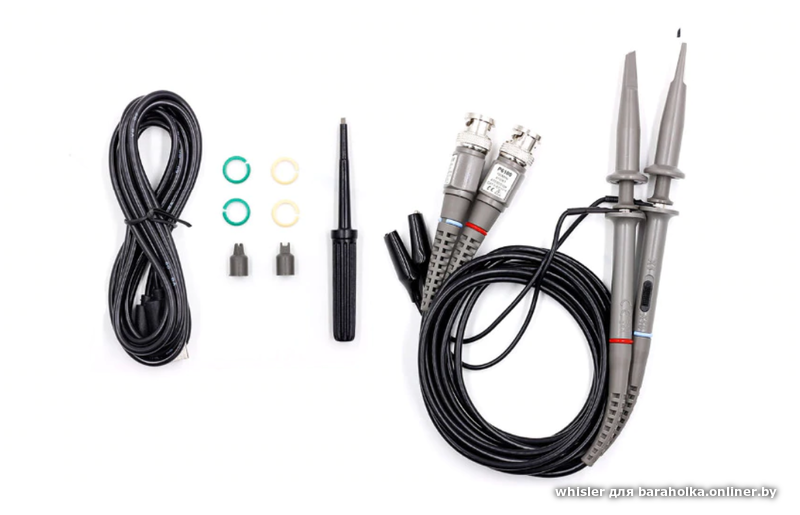

Комплект включает: пара щупов Р6100 (с отдельной инструкцией), инструкция на осциллограф, кабель MicroUSB, сзу.

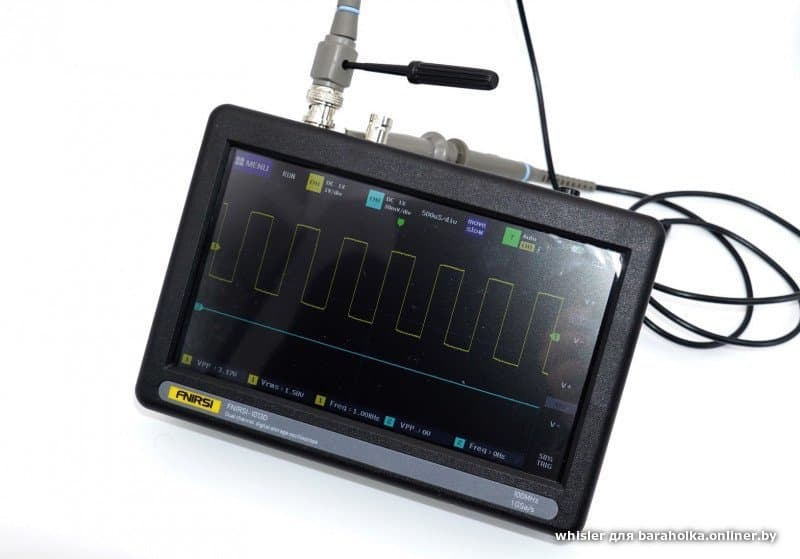

У устройства есть подножка для настольного использования.

.

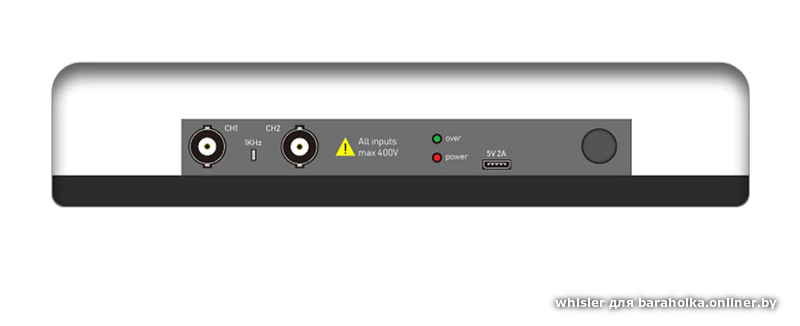

На верхней панели расположены пара BNC коннекторов, выход генератора.

.

Там же индикатор работы/зарядки и вход MicroUSB

.

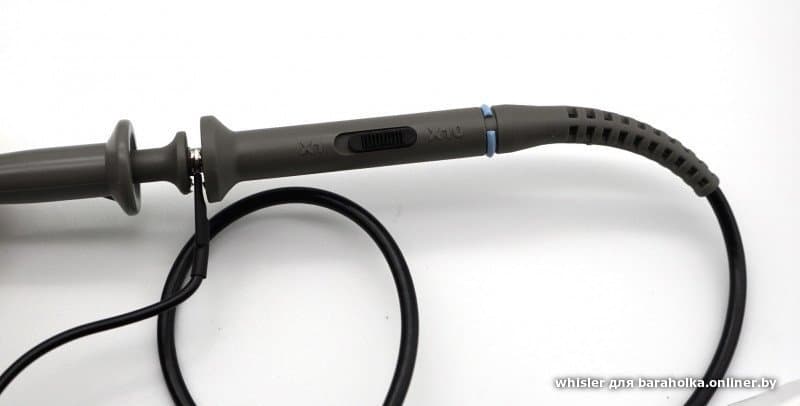

Щупы - Р6100, 100МГц, 10х/1х

.

с подстройкой.

.

Одна из сильных «фишек» этой модели — встроенный генератор на 1кГц — можно калибровать щупы.

.

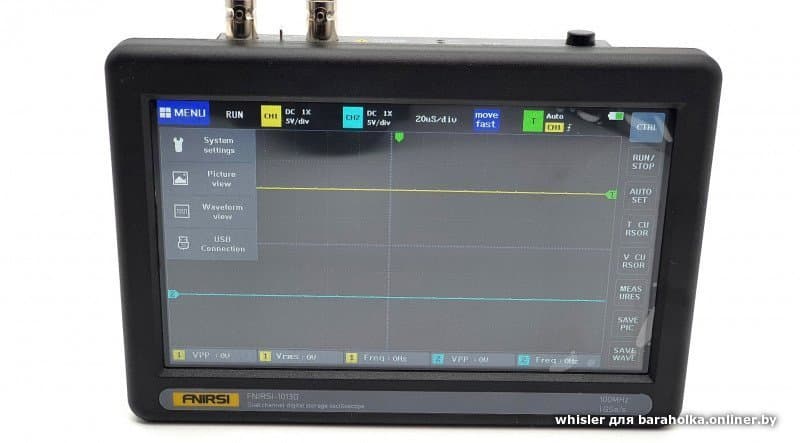

Настройки каналов раздельные, есть меню с результатами измерений и маркеры, настройка триггеров.

.

Можно использовать два канала. Настройки вертикальной развертки независимые у CH1 и CH2.

.

По сравнению с предыдущими моделями карманных пробников, это отличный вариант. Особенно, если вспомнить одноканальный DSO338 за $70+. В отличие от большинства предлагаемых китайских вариантов, тут вполне честные 100МГц.
В отличие от Хантека 2D42 — в этой модели 1013D имеется реально большой удобный экран и полоса работы по-больше в два раза.
В отличие от 1С15 — здесь два канала и большой экран.
В отличие от DSO203 здесь удобнее управление.
Да и в целом сенсорное управление несколько удобнее, чем кнопками в меню.
Компактный размер позволяет закинуть в сумку или рюкзак и поехать на работу.

Осциллограф ADS1013D - отличный вариант на два канала для радиолюбителей.

Плюсы модели:
+ большой экран
+ сенсорное управление
+ два канала
+ большая полоса и быстрый АЦП
+ хранение снимков
+ встроенный генератор
+ емкий аккумулятор

Есть и минусы:
— можно было бы сделать удобнее сенсорное управление и жесты. Не понимает зум двумя пальцами.
— на текущий момент нет возможности обновить прошивку (хотя накопитель есть, возможно допилят).

.

FNIRSI 1014D – это двухканальный осциллограф с полосой пропускания 100 МГц со встроенным генератором сигналов.

Осциллограф отличается высокой частотой дискретизации в реальном времени 1 ГВыб/с памятью 240 кБ, большим 7-дюймовым дисплеем с разрешением 800×480, расширенным набором функций для захвата, анализа и записи результатов.

Прибор оборудован защитой от высокого напряжения, что обеспечивает безопасную работу с сигналами до 400 В без применения дополнительных делителей.

Встроенный генератор обеспечивает генерацию четырнадцати предустановленных функций, разрешение по напряжению 14 бит, напряжение 5 Впик-пик.

Для подключения к компьютеру, FNIRSI 1014D оснащен интерфейсом USB.

Осциллограф предназначен для диагностики и настройки радио и электронной аппаратуры.

Особенности

- Компактный и функциональный осциллограф.
- Большой 7-дюймовый TFT-дисплей (800 × 480).
- Защита от высокого напряжения: встроенный модуль обеспечивает защиту до 400 В.
- Возможность сохранить до 1000 форм сигналов и до 1000 снимков экрана.
- Функция автоматического измерения.
- Функция Roll.
- Функция Лиссажу.
- Функция регулировки яркости экрана.

Комплектация

- Цифровой осциллограф FNIRSI 1014D, со встроенным генератором сигналов — 1 шт.
- Щупы для осциллографа — 2 шт
- USB-кабель — 1 шт
- Кабель питания — 1 шт
- Зажим BNC-крокодил — 1 шт
- Инструкция по эксплуатации — 1 шт

.

Работает от внешнего питания 5В (USB на круглый джек), в комплекте есть 2 щупа (P6100, с калибровкой, до 100 МГц).

.
Всего два канала, есть выход встроенного генератора частоты.

.
Есть функции преобразования Фурье (FFT), то есть в каких-то пределах можно просматривать спектр сигналов (обычно, это платная опция, либо только в дорогих моделях).
Минимальное разрешение по вертикали — 50 mV/div. Это ограничение накладывается используемой схемотехникой.

.
Встроенный генератор частоты имеет 14 типов сигналов. Максимальная выходная частота синусоиды — 10 МГц, сложных сигналов до 2 МГц.

.
В качестве центрального процессора используется чип SoC Allwinner F1C100s (ARM926EJ-S) со встроенной памятью 32MB DDR SDRAM. Объем флешпамяти — 1 Гб.

.
Используются два двухканальных АЦП, обещанная аналоговая полоса — 1 Gs/s. Обработкой занимается отдельная ПЛИС.

.
Максимум на вход можно подавать до 40 Вольт. С делителем на щупе 10х — до 400 В. Если использовать щупы типа Р4100 (100:1), то можно и больше. Таким образом, можно проверять высоковольтные цепи, цепи блоков питания, выходные каскады ШИМ-преобразователей и т.п.

.

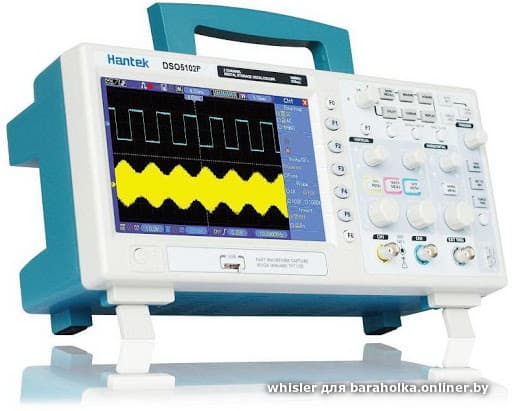

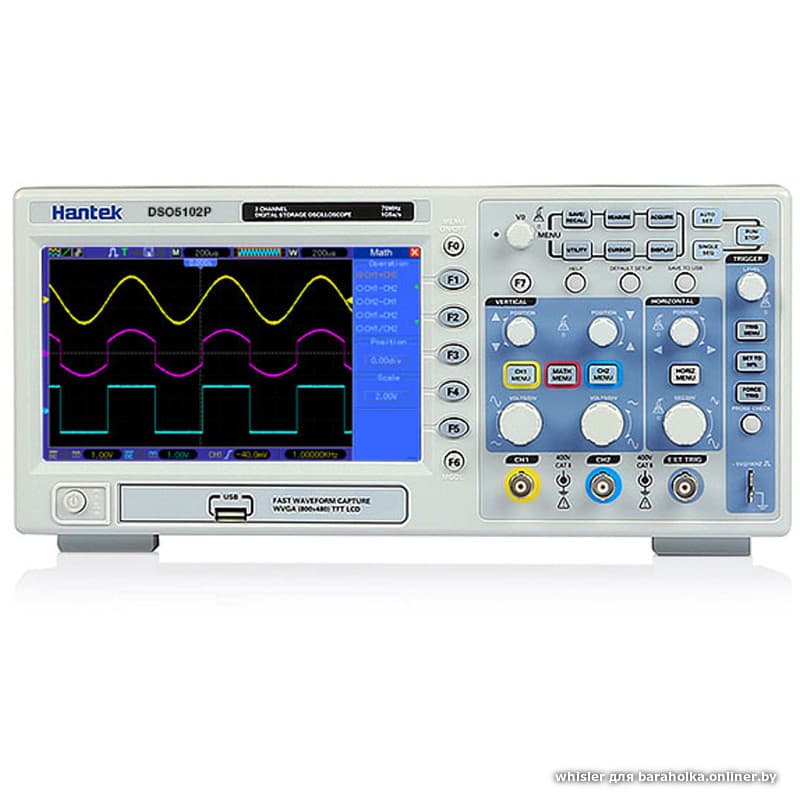

DS05102P - цифровой, двухканальный осциллограф производства компании HANTEK, имеет полосу пропускания 100МГц, скоростью выборки 1 ГВ/с, объемом памяти 40 000 точек.

Цифровой осциллограф DS05102P, кроме основных функций также оснащён множеством дополнительных функций, позволяющих значительно упростить и ускорить обработку и анализ результатов измерений.

Данный цифровой осциллограф отличается простотой эксплуатации благодаря функциям курсорных измерений и автоматических измерений, позволяющих проводить измерение сигнала по 32 параметрам.

Стоит также отметить наличие базовых математических функций (сложение, умножение, вычитание, деление), и функция разложения сигнала в ряд Фурье (БПФ).

Осциллограф DS05102P обладает функцией промышленного тестирования сигналов на соответствие установленным параметрам (Pass/Fail).

Большой дисплей данного осциллографа с диагональю 7" и высоким разрешением (800 x 480 точек) обеспечивает высокую точность отображения форм сигналов, а многооконный режим отображения форм сигналов обеспечивает возможность проведения анализа выбранного фрагмента формы сигнала с высокой детализацией.

Программное обеспечение данного осциллографа значительно упрощает работу с данными измерений: поддержка внешних USB-носителей для сохранения данных, функция подключения к ПК для расширенного анализа в режиме реального времени.

Особенности DS05102P:
• Полоса пропускания: 100 МГц
• Количество каналов: 2 канала + внешний вход синхронизации
• Скорость выборки: 1 ГВ/с (Real time), 25 ГВ/с (эквивалентная выборка)
• Разложение сигнала в ряд Фурье (БПФ)
• Объем памяти: 40 000 точек
• ЖК дисплей 7" TFT WVGA 800 х 480 точек
• Разрешение по-вертикали: 8 бит
• Интерфейс: USB Host, USB Device
• 6-ти разрядный частотомер
• Функция тестирования по пределам PASS/FALL.
• Возможно выбрать русский язык меню

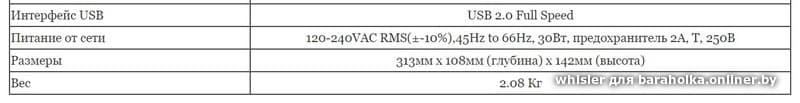

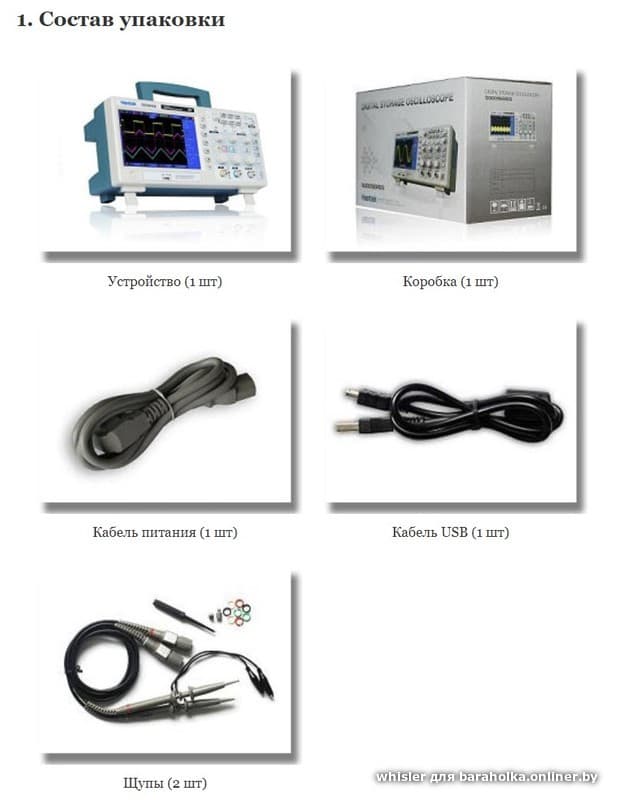

Комплектация:
• Цифровой осциллограф HANTEK DS05102P - 1 шт.
• Пробники осциллографические - 2 шт.
• Кабель питания - 1 шт.
• Кабель USB - 1 шт.
• Программное обеспечение, CD-диск - 1 шт.
• Руководство пользователя - 1 шт.

.

Hantek DSO-2D10 - 2-х канальный осциллограф. Имеет полосу пропускания 2 х 100 МГц, значительный объём памяти: 8М точек, высокую скорость выборки: 1 ГВ/с. Особенностью осциллографов серии DSO2000 является функции высогого разрешения 12 бит, встроенных частотомера (6 бит) и мультиметра и генератор произвольных форм сигналов AWG до 25 МГц.

Особенности осциллогафа Hantek DSO2D10:

• Встроенный функциональный генератор до 25 МГц, разрешение 12-бит, 200МВ/с произвольных форм сигналов
• Скорость захвата: 1 ГВ/с, входная чувствительность: 2 мВ – 10 В/дел, объём памяти: 8М точек
• Захват и декодирование: RS232/UART, I2C, SPI, CAN, LIN
• Функция повышения разрешения до 12 бит
• Расширенная функциональность системы захвата
• Автоматические измерения 32-х параметров, статистический анализ
• Математические функции: сложение, вычитание, умножение, деление, БПФ (FFT).

Технические особенности осциллогафа Hantek DSO2D10:

• Полоса пропускания, и количество каналов: 100 МГц х 1 канала
• Импеданс входа: 1МОм, 25пФ
• Скорость выборки (АЦП): 1 ГВ/с (в реальном масштабе времени), 500 МВ/с (для 2-х каналов)
• Расширенный объём памяти: 8 М точек.
• Чувствительность по вертикали: 2 мВ/дел – 10 В/дел
• Развёртка во времени: 2 нс/дел – 1000 с/дел.
• Математические операции: сложение, вычитание, умножение, деление, БПФ, инвертирование
• Режим измерений, курсорные измерения, автоматические измерения: frequency, period, mean, peak-to-peak, RMS, minimum, mixmum, rising time, falling time, + width, - width, base, top, middle, amplitude, overshoot, preshoot, rising edge phase difference, falling edge phase difference, + duty, - duty, period mean, PRMS, FOVshoot, ROVshoot, BWIDTH, FRF, FFR, LRR, LRF, LFR, LFF.
• Режим отображения осциллограмм:XY (для построения фигур Лиссажу) , XT.
• Режим синхронизации: Edge, Pulse width, Video, Slope, Overtime, Window, Pattern, Interval, Under Amp, UART, LIN, CAN, SPI, IIC
• Режимы работы курсоров: Cross, Trace, Horizontal, Vertical
• Анализатор спектра (БПФ), окна: Rectangle, Hanning, Hamming, Blackman, Bartlett, Flattop.
• Форматы сохранения: текстовый файл, графический формат: jpg / bmp, файл MS excel / word.
• Габариты: 318 мм x110 мм x 150 мм, масса: 1,9 кг.

Встроенный генератор AWG (одноканальный):

• Диапазон частот: 0.1 Гц – 25 МГц
• Частота выборки: 200 МВ/с, разрешение по вертикали: 12 бит
• Формы сигналов: Sine, Square, Pulse, Triangle, Sampling, Exp, Noise.

- Sin: 0.1 Гц – 25 МГц
- Square/pulse: 0.1 Гц – 10 МГц
- Triangular wave: 0.1 Гц – 1 МГц
- Sampling wave: 0.1 Гц – 1 МГц
- EXP wave: 0.1 Гц – 5 МГц

• Объём памяти: 8к точек
• Амплитуда: 5 мВ – 3.5 В, выходной импеданс: 50 Ом, 10 мВ – 7,0 В, выходной импеданс: высокий.

.

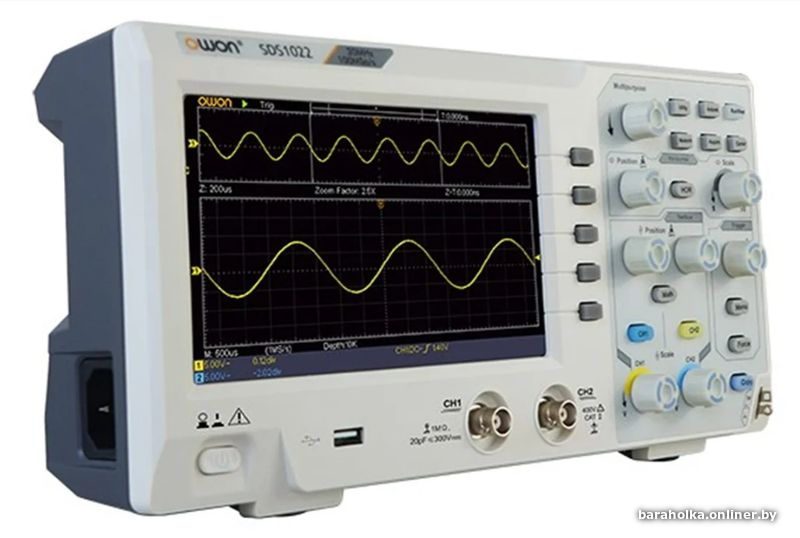

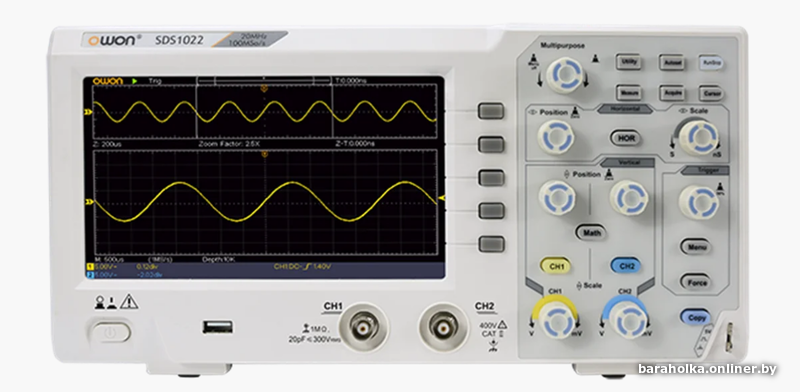

Owon SDS1102 — это сверхэкономичный цифровой запоминающий осциллограф.

Двухканальный осциллограф имеет полосу пропускания 100 МГц и частоту 1 ГГц/с и заключен в ультратонкий корпус с 7-дюймовым ЖК-дисплеем с высоким разрешением.

Есть поддержка SCPI и LabVIEW, а также приложение для отладки электронных схем, тестирования схем, проектирования и производства, образования и обучения, технического обслуживания и тестирования автомобилей.

Техническое описание

Общие характеристики

Тип: осциллограф цифровой
Полоса пропускания: 100 МГц
Количество каналов: 2
Максимальная частота дискретизации в реальном времени: 1 ГВыб/с

Входные параметры

Развязка входа: DC, AC, GND
Входной импеданс: 1 МОм ± 2%, 20 пФ ± 5 пФ
Установка коэффициента затухания датчика: 1 Х, 10 Х, 100 Х, 1000 Х
Максимальное входное напряжение: ± 400 В
Канальная изоляция: 50 Гц: 100:1, 10 МГц: 40:1
Время задержки между каналами: 150 пс

Горизонтальная система

Интерполяция формы волны: sin (х) / х
Размер памяти: 10 Кб
Коэффициент развёртки: 2 нс/дел-1000 с/дел, 1, 2, 5 шаг
Диапазон частоты дискретизации: 0,5 Выб/с-1 ГВыб/с
Точность: ± 100 ppm
Точность измерения временного интервала: однократный: ± (1 интервал выборки + 100 ppm x чтение + 0,6 нс), больше 16 средних значений: ± (1 интервал выборки + 100 ppm x чтение + 0,4 нс)

Вертикальная система

Вертикальное разрешение: 8 бит
Вертикальная развёртка: 5 мВ / дел-5 В / дел
Время нарастания: <= 3,5 нс
Смещение: ± 2 В (5 мВ / дел-100 мВ / дел), ± 50 В (200 мВ / дел-5 В / дел)
Низкочастотный отклик (-3 дБ): >= 10 Гц (на входе BNC)
Точность усиления постоянного тока: ± 3%, больше 16 средних значений: ± (3% от значения + 0,05 дел)

Система синхронизации

Режимы триггера: фронт, видео сигнал
Диапазон уровня запуска триггера: ± 5 делений от центра экрана
Точность уровня триггера: ± 0,3 дел
Смещение триггера: согласно длине и времени записи
Диапазон удержания триггера: 100 нс-10 с
50% уровень настройки: частота входного сигнала >= 50 Гц

Запуск по фронту
Режим запуска: запуск по нарастающему фронту, по ниспадающему фронту

Запуск по видеосигналу
Стандарт сигнала: NTSC, PAL, SECAM
Диапазон номеров строк: 1-525 (NTSC), 1-625 (PAL, SECAM)

Система измерения

Курсорные измерения: ? V, ? T, ? T & ? V между курсорами, автоматический курсор
Автоматическое измерение: период, частота, среднее значение, PK-PK, RMS, максимум, минимум, верх, основание, амплитуда, перерегулирование, предварительная съемка, время нарастания, время спада, отрицательная ширина импульса, положительная ширина импульса, отрицательный рабочий цикл, положительный рабочий цикл, задержка A ? B, среднеквадратичное значение цикла, среднеквадратичное значение курсора, коэффициент заполнения экрана, фаза + счетчик импульсов, счетчик импульсов, счетчик нарастания фронта, счетчик спадающего фронта, площадь и площадь цикла
Математические функции: +, -, *, / FFT
Хранение формы волны: 16 сигналов
Фигуры Лиссажу
Разность фаз: ± 3 градуса

Прочее
Тип дисплея: 7 дюймов TFT LCD-экран, 800 * 480 точек, 65536 цветов
Питание: 100-240 В AC, 50-60 Гц, CAT II
Потребляемая мощность: < 15 Вт
Предохранитель: Т, 2 А, 250 В
Поддержка счетчика: есть
Интерфейс: USB 2.0
Условия окружающей среды
Рабочая температура: от 0 °С до 40 °С
Температура хранения: от ?20 °С до 60 °С
Относительная влажность: до 90%
Рабочая высота: рабочая до 3000 м, хранения до 15000 м
Метод охлаждения: естественная конвекция

Габариты и вес

Размер: 301x152x70 мм
Вес: 1,1 кг

Комплектация

Цифровой осциллограф - 1 шт
Щупы для осциллографа - 2 шт
Щуп регулировки - 1 шт
Кабель питания - 1 шт
USB кабель - 1 шт
Диск с программным обеспечением - 1 шт
Инструкция по эксплуатации

.

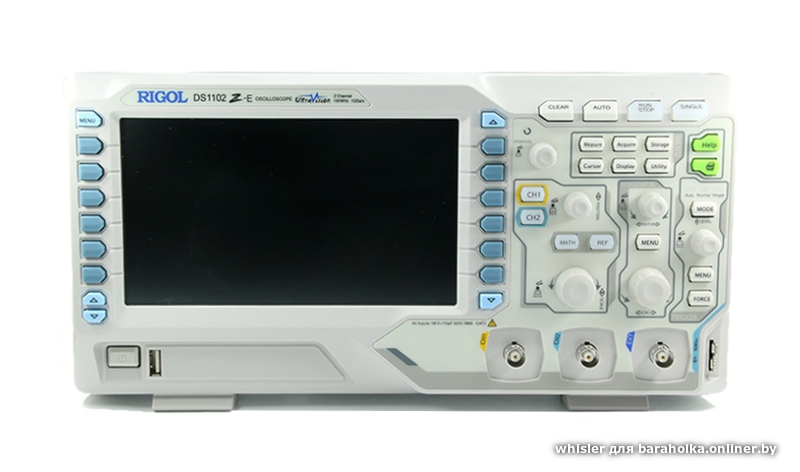

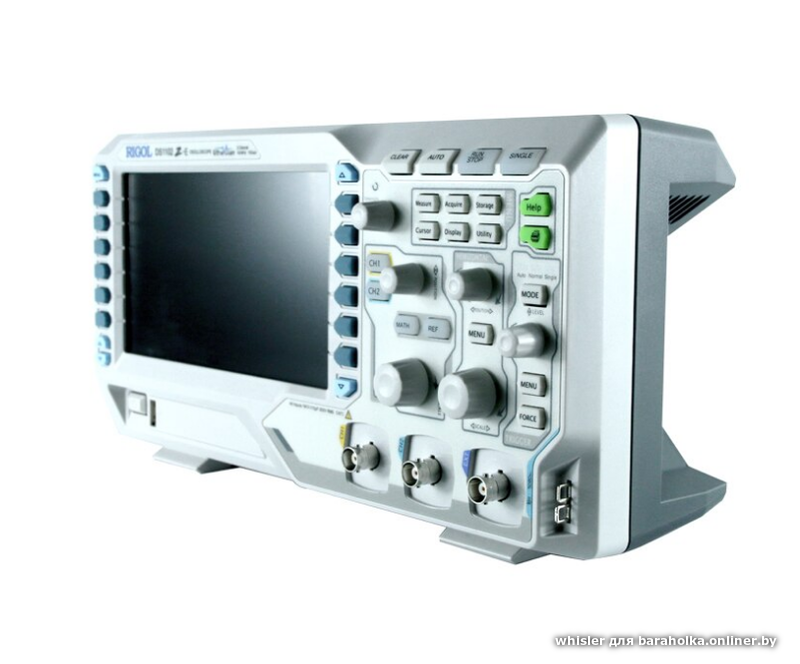

Rigol DS1102Z-E - двухканальный цифровой осциллограф, с полосой пропускания 100МГц, высокой скоростью выборки АЦП: 1 ГВ/с и объёмом памяти 24 Мб, оснащен дисплеем 7” цветной LCD разрешение 800 x 480.

Характерной особенностью осциллографа DS1102Z-E является большой объём памяти - 24M точек и высокая скорость захвата осциллограмм 30 тыс. форм сигналов / сек. обеспечивает более вероятный захват непереодических, иллюзорных сигналов, а уровень собственных шумов позволяет реализовать усиление от 1 мВ/дел.

Осцилограф DS1102Z-E оснащен функцией захвата и декодирования сигналов на шинах I2C, SPI, RS232.

Основные отличия осциллографа Rigol DS1102Z-E:

- Полоса пропускания, количество каналов: 100 МГц х 2 канала + внешний вход синхронизации
- Скорость выборки: 1 ГВ/с х 1 канал, 500 МВ/с х 2 канала, разрешение: 8 бит
- Быстрое преобразование Фурье для анализа в частотной области (БПФ)

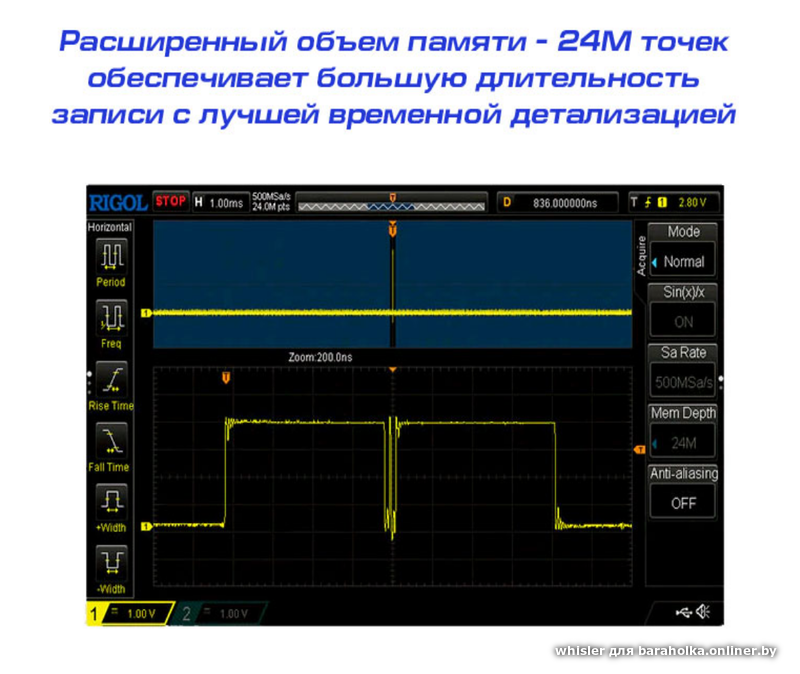

- Объем памяти: 24М точек х 1 канал / 12М точек х 2 канала
- Яркий цветной дисплей 7" TFT, разрешение: 800 х 480
- Диапазон развёртки: 2 нс/дел – 50 с/дел., диапазон усиления: 1 мВ/дел – 10 В/дел.

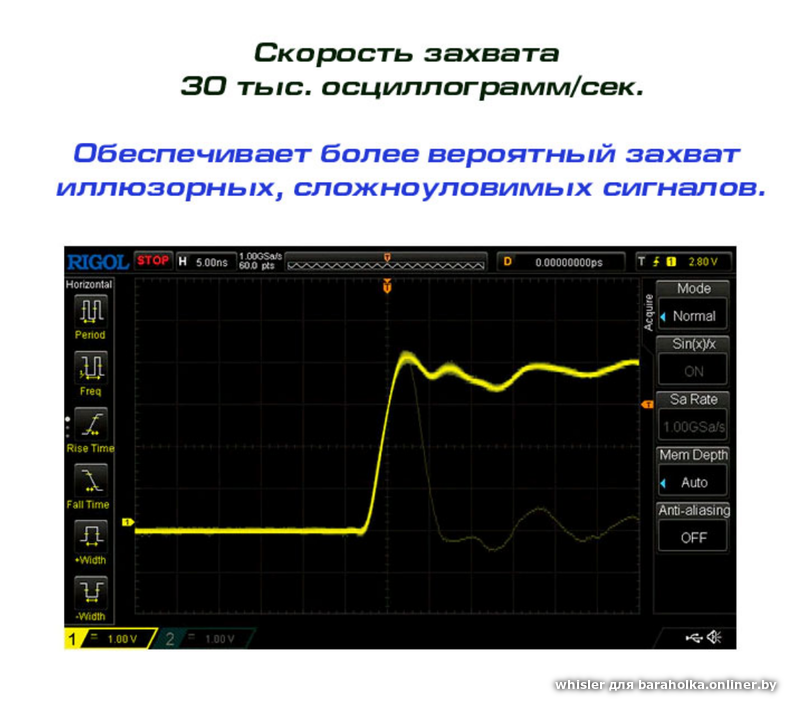

- Захват осциллограмм: 30 тыс. форм сигналов / сек.

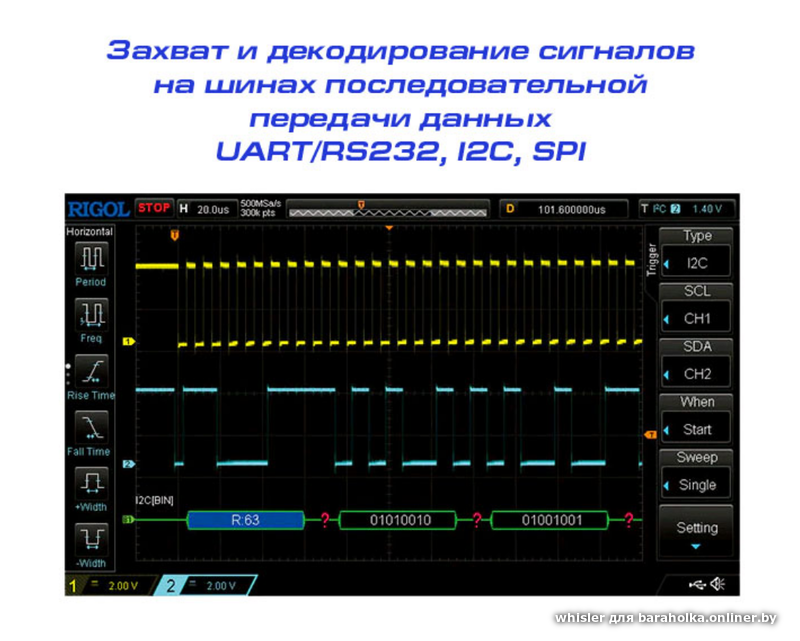

- Декодирование: I2C, SPI, RS232/UART.

Технические характеристики цифрового осциллографа Rigol DS1102Z-E:

- Полоса пропускания: 100 МГц, количество каналов: 2 + вход внешней синхронизации
- Диапазон, временной развёртки: от 2 нс/дел. до 1000 с/дел., усиления: 1 мВ/дел – 10 В/дел.
- Время наростания: от ≤ 3,5 нс
- Разрешение: 8 бит х 1 ГВ/с
- Диапазон: 7" цветной, LCD, 800 x 480 пикселей
- Входной импеданс: 1 МОм, 15 пФ
- Усиление по напряжению: 1 мВ/дел – 10 В/дел
- Длинна записи, объём памяти: 24 М точек
- Режим захвата: автоматический, нормальный, ждущий (единичный)
- Захват: по уровню, видео, параметры импульса, наклон, рант, окно, Timeout, Nth Edge, логические условия, I2C, SPI, RS232 функцией декодирования
- Фигуры Лисажу
- Интерфейс: USB host, USB device, LAN
- Габариты: 313 (ширина) х 122 (глубина) х 160 (высота), масса: 2,9 кг.

Комплектация:

- Цифровой осциллограф Rigol DS1102Z-E – 1 шт.
- Щупы осциллографические (1:1/1:10) – 1шт.
- Кабель питания – 1шт. Кабель USB – 1 шт.
- Программное обеспечение, руководство пользователя, CD-disk – 1 шт.
- Гарантийный талон, 12 месяцев – 1 экз.

Стандартный комплект поставки осциллографа Rigol DS1102Z-E включает щупы с делением 1:1 и 1:10, что обеспечивает максимальное входное напряжение на щупе 600В.

Для выполнения безопасных измерений напряжений до 2000 В, рекомендуем использовать пробники с делением 1:100, к примеру модели P4100 (полоса 100 МГц) и P4250 (полоса 250 МГц)…. и не забывайте об общей “земле” каналов.
