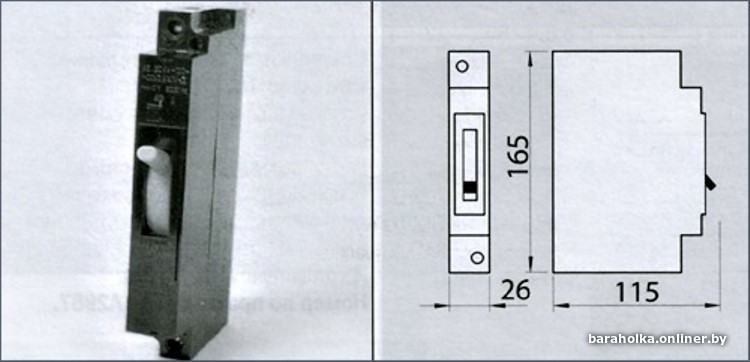

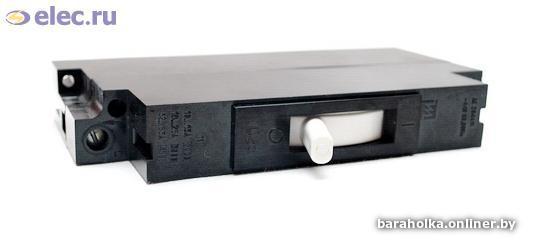

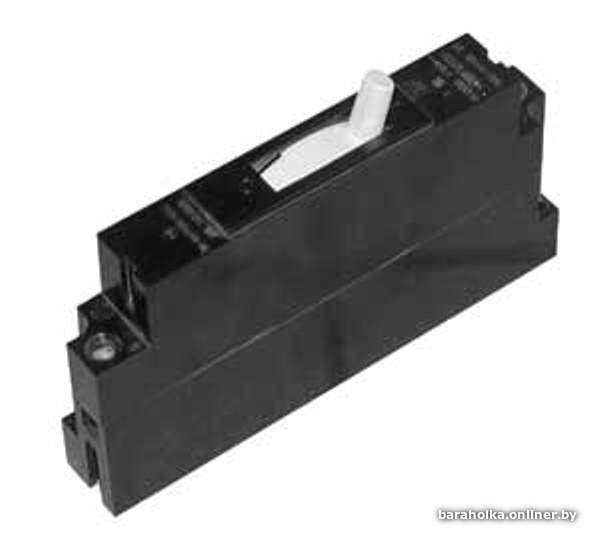

Выключатели автоматические AE 2044 однополюсные и предназначены для защиты и коммутации электросетей жилых и административных зданий -в нормальном режиме и для отключения в режиме, способном привести к аварии (т. е. при токах перегрузки и токах короткого замыкания ведущих к возгоранию и пожару ), обеспечения безопасности изоляции проводников в части термических перегрузок. Данные автоматические выключатели прошли проверку временем, а также широко известны (как и все разработанное в СССР) своей надежностью и неприхотливостью. Широко применяются в щитках этажных жилфонда и щитах распределительных различных модификаций и в настоящее время…
Выключатель состоит из следующих основных узлов: расцепителей максимального тока; корпуса; контактной системы; выводных зажимов; дугогасительного устройства; механизма свободного расцепления; крышки; рукоятки; регулятора тока несрабатывания теплового расцепителя; дополнительных расцепителей и других вспомогательных узлов. Независимый расцепитель устанавливается вместо теплового или электромагнитного расцепителя. Контактная система состоит из подвижных и неподвижных контактов и обеспечивает одинарный разрыв цепи в каждой фазе. Дугогасительное устройство представляет собой камеру с деионной решеткой, состоящей из стальных дугогасительных пластин. В качестве указателя коммутационного положения используется рукоятка управления. Узел регулировки тока несрабатывания теплового расцепителя представляет собой термоэлемент с термобиметаллом температурной компенсации и регулировочное устройство.
Вид расцепителя тепловой и электромагнитный
Ряд номинальных токов распределителя (А) 16; 20; 25; 40;
Номинальное напряжение (В) 220/380/440
Ток срабатывания от номинального 12
Потребляемая мощность (Вт) 12
Номинальный режим продолжительный
Ток отсечки 12
Число полюсов 1
Предельная коммутационная способность (кА) 4, 5 при 220, cosφ=0.8
Коммутационная износостойкость 20 000
Сечение присоединяемых внешних проводников (мм) 1– 25 мм2
Степень защиты выключателя IP20
Материал корпуса огнестойкий
Способ присоедениния внешних проводников и крепления выключателя переднее с креплением на лицевой стороне панели
Рабочее положение выключателя в пространстве на вертикальной плоскости с возможностью поворота от вертикального положения в указанной плоскости на 90°±10° в обе стороны.
Высота над уровнем моря до 2000 м.
Пригодны для использования в условиях УХЛ4.
Содержание серебра в контактах 0, 79 г.
