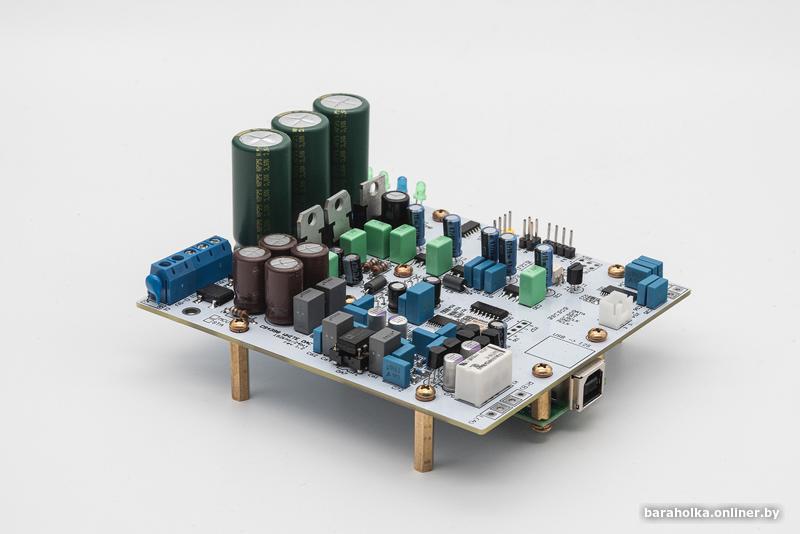

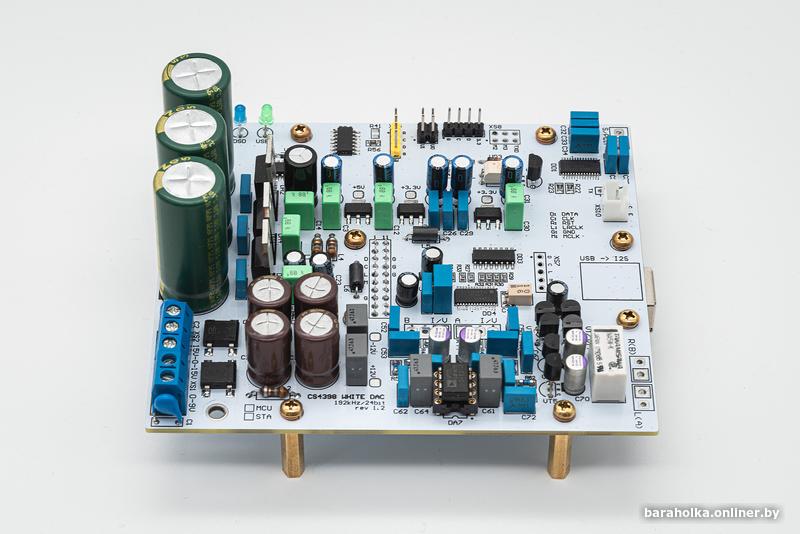

Цифро-аналоговый преобразователь USB на базе микросхемы DAC CS4398 с поддержкой частот до 192kHz / 24bit, размеры платы 115х100 мм
- микросхема CS4398 работает в режимах по даташиту с правильными частотами с управлением по шине I2C от микроконтроллера STM32
- выход I2C для подключения внешнего OLED-дисплея SSD 1306 или SH 1106
- непосредственная установка Amanero-like транспорта на плату (COMBO384, XMOS etc.), мастер-клок до 25 МГц, также поддержка мастер-клока до 50 МГц, например для XMOS модулей
- на борту имеется разъём для подачи внешнего сигнала I2S, а также выход I/V для подключения внешнего LPF фильтра
- переключение цифрового фильтра Rolloff FAST / Rolloff SLOW
- более качественное питание с LC-фильтрами
- выходной буфер на JFET+NPN транзисторах в классе А, позволяет разгрузить ОУ и как следствие можно экспериментровать со многими ОУ включая видеоусилительные
- LPF фильтр имеет площадки для установки MELF резисторов 0204
Питание схемы 2x12VAC + 9VAC
Перед покупкой есть возможность послушать данный ЦАП.
Возможна также отправка по РБ евро-почтой.

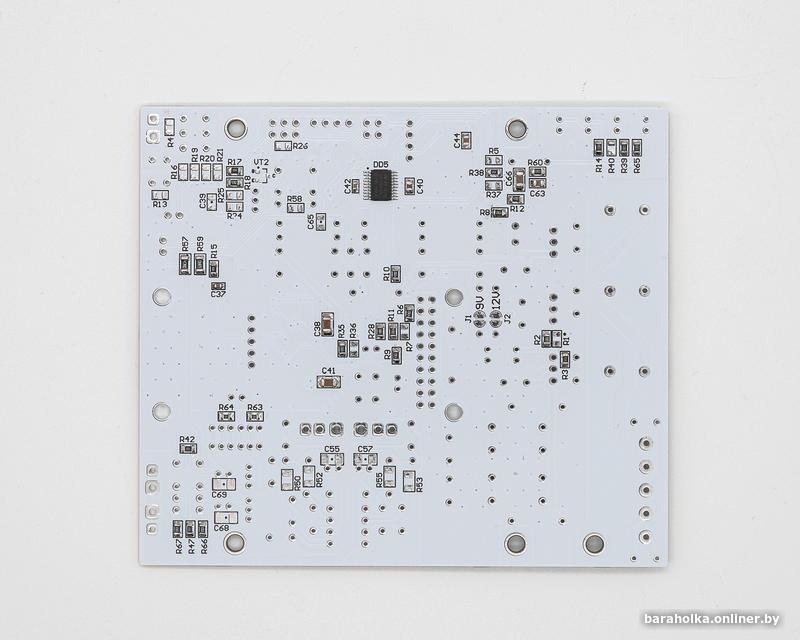

ЦАП продаётся в варианте набора для самостоятельной сборки, плата с установленными SMD-компонентами включая CS4398 и STM32 с прошивкой - 70 руб.
USB транспорт в комплектацию не входит
Дополнительно
установка S/PDIF входа на базе ресивера CS8416 +20 руб
пакетик со всеми остальными деталями включая конденсаторы, транзисторы, ОУ на выбор, стойки крепления и OLED-дисплей +70 руб
Буду рад ответить на Ваши вопросы +375 29 7750708 VIBER или лс, Павел
Минск
Файлы на гугл-дискe https://drive.google.com/drive/folders/1o1PS1AN9pFdNWeCjM2HRmva2a-LcWmJC
