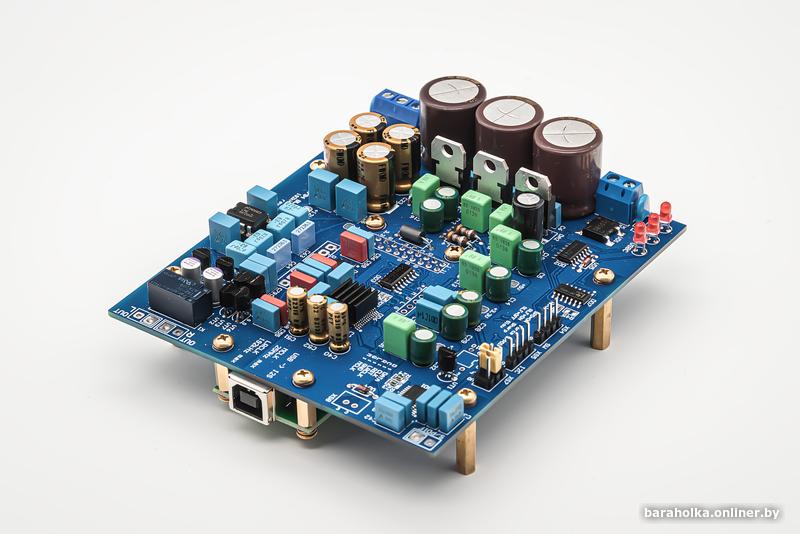

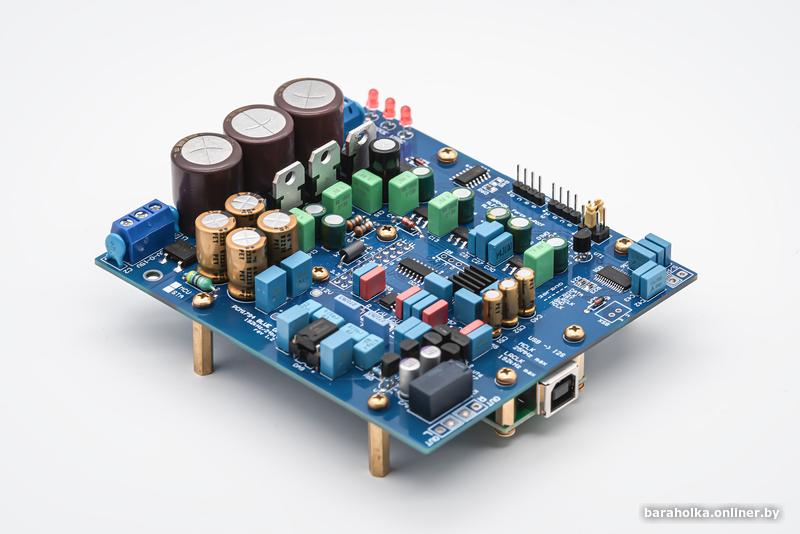

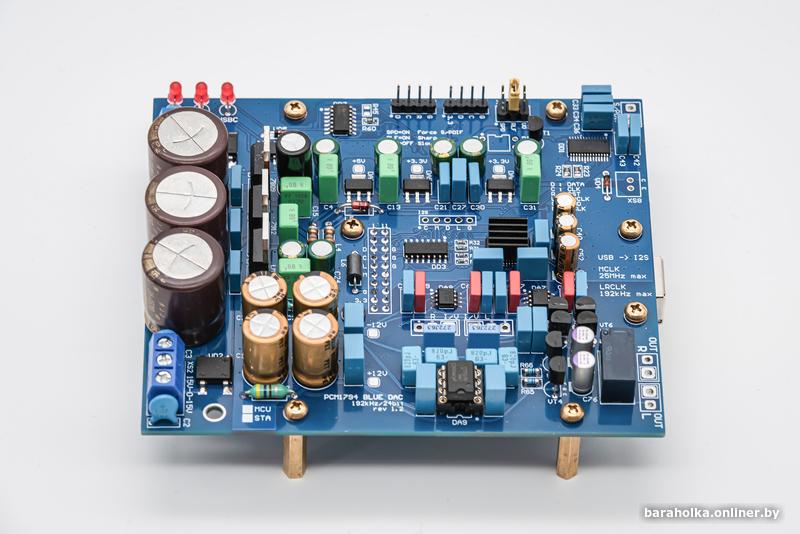

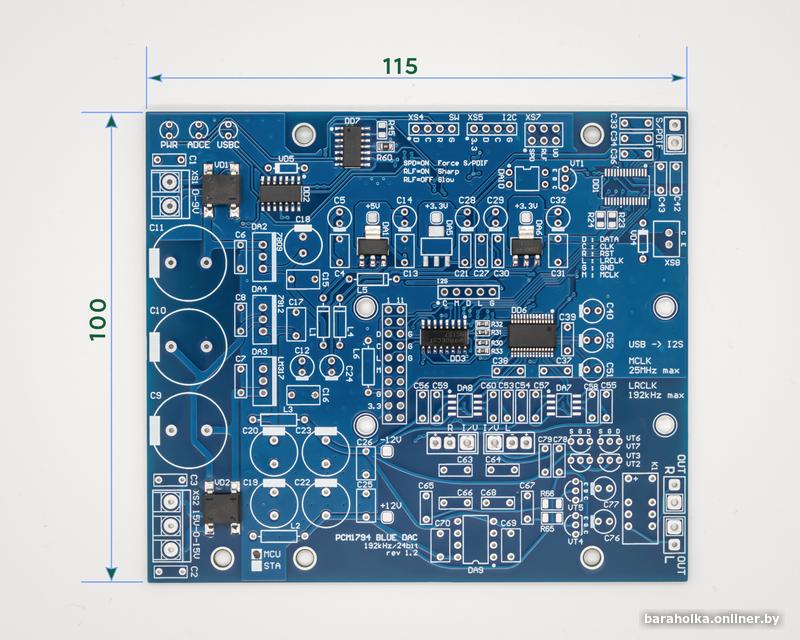

Цифро-аналоговый преобразователь USB 2.0 на базе микросхемы DAC PCM1794 с поддержкой частот до 192kHz / 24bit, размеры платы 115х100 мм
- поддержка входов S/PDIF и USB Amanero

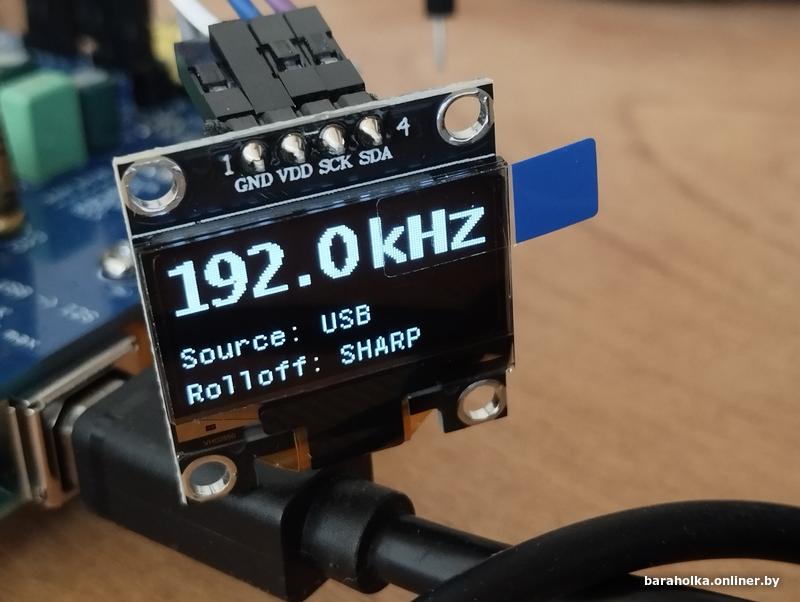

- выход I2C для подключения внешнего OLED-дисплея SSD 1306 или SH 1106, для обоих вариантов дисплея есть 2 режима яркости

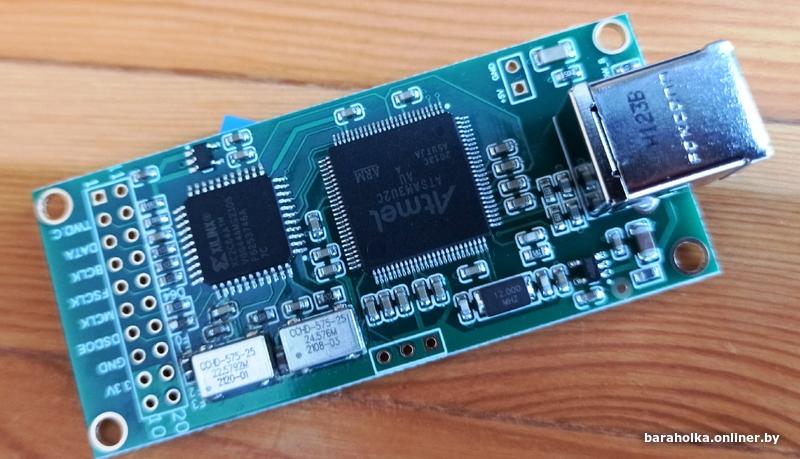

- непосредственная установка USB-транспорта на плату (Amanero Combo384, XMOS и другие), мастер-клок до 25 МГц
- имеется разъём для подачи внешнего сигнала I2S, а также дифференциальный выход для подключения внешнего LPF фильтра
- переключение цифрового фильтра Rolloff SHARP / Rolloff SLOW
- качественное питание c двухуровневой стабилизацией и LC-фильтрами
- выходной буфер на JFET+NPN транзисторах в классе А, позволяет разгрузить ОУ и снизить искажения
- LPF фильтр имеет площадки для установки MELF резисторов 0204
- в I/V преобразователе использованы ОУ LM4562 (2x SOIC8 + 1x DIP8 )
Питание схемы 2x12VAC + 9VAC
Перед покупкой есть возможность послушать данный ЦАП
ЦАП продаётся в варианте набора для самостоятельной сборки, плата с установленными SMD-компонентами включая PCM1794 и STM32 с прошивкой - 90 руб.
USB транспорт в комплектацию не входит
Дополнительно
- установка S/PDIF входа на базе ресивера CS8416 +20 руб
- пакетик со всеми остальными деталями включая конденсаторы, транзисторы, ОУ на выбор, стойки крепления и OLED-дисплей +70 руб
- ОУ I/V преобразователя OPA1612 TI (2шт) +20р
