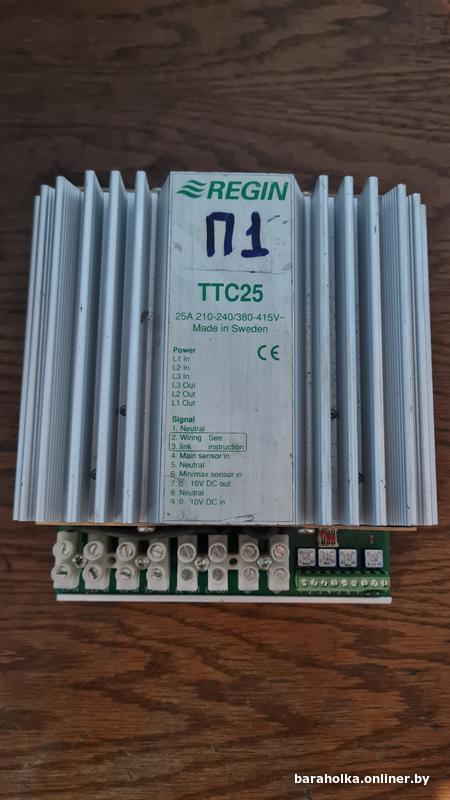

Симисторный регулятор температуры TTC25 используется для поддержания заданной температуры с помощью изменения мощности трехфазных электрических нагревателей, работающих от сети 380В. Температура настраивается с помощью встроенного потенциометра или внешнего задающего устройства. Поддержание температуры регулятором TTC25 осуществляется за счет включения/выключения нагревателей при непрерывном сравнении заданной температуры и температуры датчика приточного воздуха ТG-K330. Переключение нагрузки производится симисторами в тот момент, когда ток и напряжение на нагревателе равно нулю. Время цикла устанавливается в диапазоне 6-60 секунд. Это исключает возникновение электромагнитных помех и увеличивает срок службы нагревателей.
Семисторонний регулятор температуры TTC25 автоматически изменяет закон управления в соответствии с динамикой объекта управления, пропорционально интегральное регулирования с фиксированной зоной пропорциональности 20 К и временем интегрирования равным 6 минутам для регулирования температуры приточного воздуха, а для медленно изменяющейся температуры, например, при регулировании температуры в помещении они работают в режиме пропорционального регулирования с фиксированной зоной пропорциональности 2 К.
Для управления нагрузкой электронагревателя превышающею предельно, можно разделить нагрузку на несколько ступеней и управлять ими, используя вместе с регулятором вспомогательный блок TT-S4/D или TT-S6/D. Выходы термодатчиков - два (2) входа. Одни для главного датчика и один для датчика максимальной или минимальной температуры. Датчик максимума/минимума должен иметь диапазон 0…60°С.
Основные характеристики:
регулирование мощности осуществляется благодаря изменению времени включения/выключения полной мощности нагревателя — пропорциональное регулирование по времени
цикл длится от 6 до 60 секунд
в ночное время происходит понижение температуры при помощи блока NS/D
переключение нагрузки осуществляется при помощи симисторов (полупроводники)
специальный закон работы симисторов снижает энергопотребление, увеличивает время безотказной работы приборов, снижает электропомехи
возможно подключение внешних датчиков температуры — для этого предусмотрены специальные контакты — один из которых может быть использован для ограничения максимальной или минимальной температуры
регулятор автоматически изменяет алгоритм управления в соответствии с динамикой объекта управления
диапазон регулировки температуры симисторного регулятора Regin ТТС25: 0 — 30 °C
степень защиты оболочки: IP 20 (защита корпуса от попадания мелких предметов и грязи; защиты от влаги нет)
ток нагрузки: максимальный — 25 А; минимальный — 3 А
потребляемая мощность: 50 Вт
