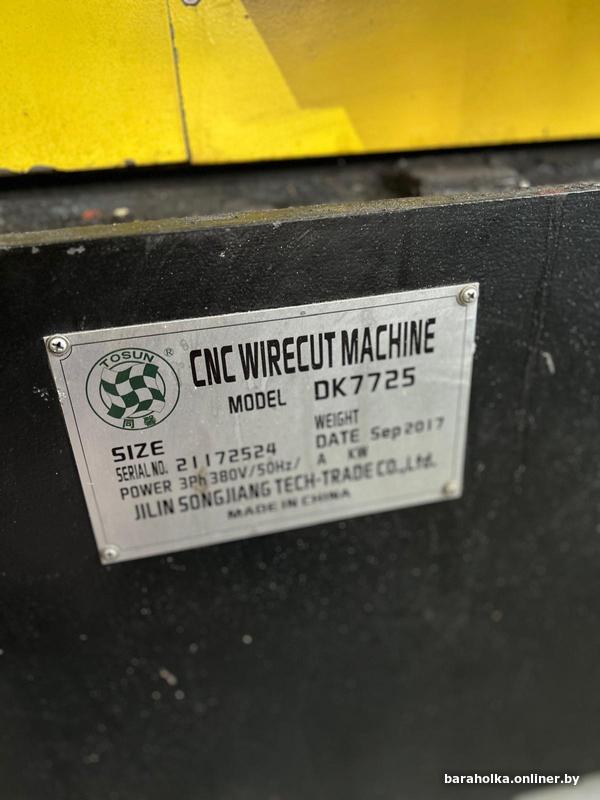

Электроэрозионный станок с ЧПУ DK7725. Электроэрозионный проволочно-вырезной станок DK7725 позволяет изготавливать штампы, пресс-формы, инструмент, оснастку, детали машин, шестерни, звёздочки, муфты, шлицевые и шпоночные пазы, ножи и фрезы.
Электроэрозионный проволочно-вырезной станок DK7725 обрабатывает сталь, закалённую сталь, нержавеющую сталь, титан, твёрдый сплав, цветной металл, алюминий, графит, магниты.
Главное условие для обрабатываемого материала на электроэрозионном станке – материал должен быть токопроводным, а твёрдость и вязкость материала не имеют существенного значения.
Инструментом (электродом) в электроэрозионном проволочно-вырезном станке DK7725 служит многоразовая молибденовая проволока 0,18 мм, в качестве рабочей жидкости – эмульсия из воды и концентрата JR3A или DIC-206.

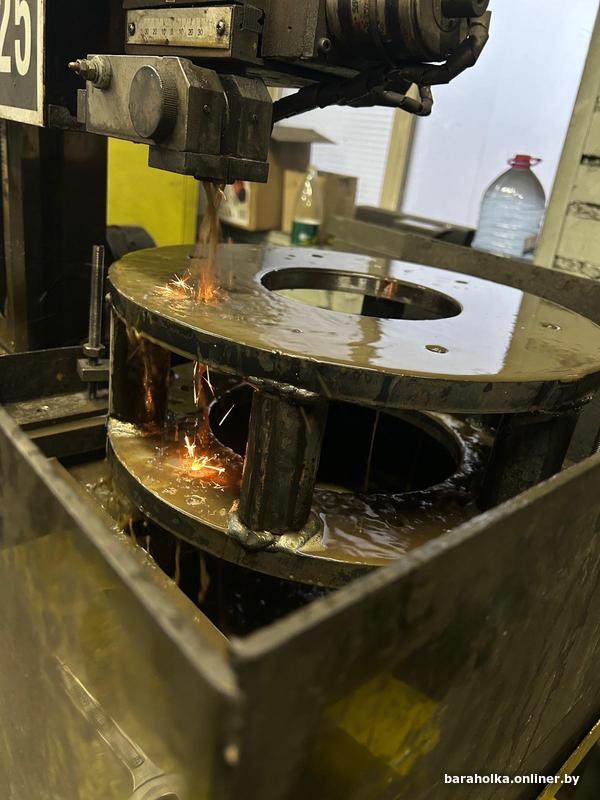

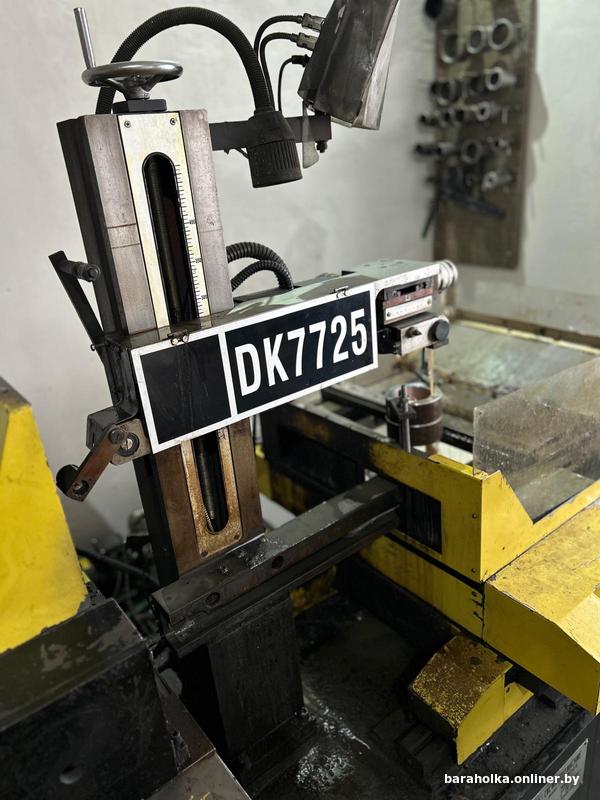

Проволока натягивается между двумя рукавами, перпендикулярно столу. Шаговые двигатели, получая сигналы системы ЧПУ, делают перемещения по осям X и Y по заданному контуру. Между электродом и заготовкой возникает разряд, который разрушает материал заготовки. Отработанный шлам вымывается струёй СОЖ.
Точность получаемых изделий – 0,012 мм (12 мкм), шероховатость до 1,2 Ra, толщина обработки до 400 мм.
Электроэрозионный проволочно-вырезной станок DK7725 управляется системой ЧПУ WireCut (AutoCut) на базе Windows XP – удобная, интуитивная, русифицированная, совместимая с известными CAD-системами (AutoCAD, Компас и др.) Для программирования достаточно сделать чертёж контура в формате DXF, загрузить его в шкаф ЧПУ и задать режимы. Система ЧПУ сама преобразует чертёж в управляющие команды.
Во всех электроэрозионных проволочно-вырезных станках DK7725 существует функция автоматической многопроходной обработки. Она нужна для получения хорошей чистоты поверхности (1 – 1,6 Ra).
Первый проход – черновой. Для него можно установить максимальный ток, скорость будет высокой, чистота поверхности низкой. Если вы режете пуансон или подобную заготовку, необходимо оставить ступень 2-3 миллиметра, чтобы пуансон не отделился от заготовки раньше времени.
Второй и последующие проходы – чистовые. Их задача – достижение требуемой шероховатости. Здесь используются более мягкие параметры, которые «выглаживают» поверхность. Многопроходная резка в ряде случаев позволяет заменяет шлифовку.
