Плата - JOVE JVE-M2 94V-0 KZPR, kapsch, б-у = 30 руб
..
ЕСТЬ 5 ШТ
ЦЕНА ЗА 1ШТ
..
Плата от устройства для электронной оплаты проезда (транспондер или OBU — On-Board Unit) производства Kapsch TrafficCom :
..
печатная плата (PCB) из транспондера для систем электронной оплаты проезда на дорогах (electronic toll collection, ETC). Такие устройства используются в системах вроде E-ZPass (США/Канада), Highway 407 (Канада). Плата отвечает за RFID-коммуникацию с дорожными считывателями, хранение данных о балансе/аккаунте и питание от батареи для долгосрочной работы (до 15 лет без замены) ;
использует RFID-технологию на частоте 915 МГц (стандарт для Kapsch), чтобы общаться с антеннами на дороге без остановки машины. Батарея Tadiran (литиевая, 3.6V, высокая ёмкость) обеспечивает автономность, а кнопка (оранжевая) — для активации или теста. Плата включает микроконтроллер (вероятно, ARM Cortex-M или аналог), RFID-чип и антенны для передачи данных ;
Точное наименование :

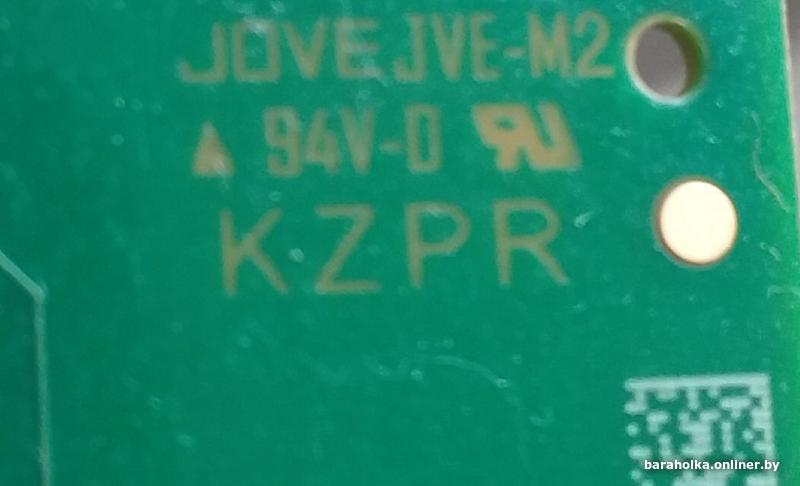

Плата — JVE-M2 (модель PCB от JOVE/NCAB Group, но под брендом Kapsch). Полное устройство — это транспондер Kapsch TRP-4010 или аналогичный (из линейки 915 MHz Transponders, как JANUS или Elumian). В разборе Kapsch 407 E-ZPass (YouTube: "Teardown of Kapsch 407 E-ZPass Electronic Tolling"
показана похожая плата с Kapsch-логотипом, батареей Tadiran и RFID-антеннами. Маркировка "8633 203-015" — это, вероятно, внутренний парт-номер Kapsch для сборки (не дата, а код компонента). 94V-0 — стандарт UL для огнестойкости PCB. KZPR — возможно, код завода или ревизии ;
94V-0: Стандартная сертификация PCB на негорючесть (UL 94) ;

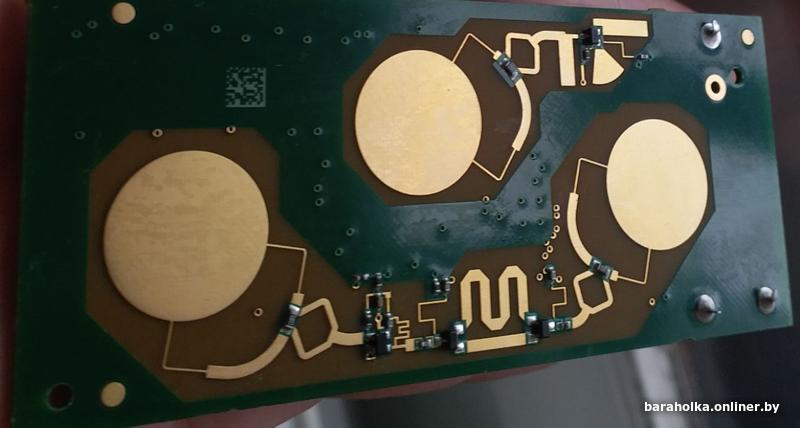

Круглые золотистые диски на последнем фото :
Это не GPS-антенны, а патч-антенны (patch antennas) для RFID/RF-коммуникации. Они круглые для круговой поляризации (circular polarization), что улучшает связь с дорожными считывателями. Три диска — вероятно, для антенной разнообразности (diversity) или разных частот (915 МГц основной). Похожи на PCB-антенны в RFID-теггах (см. форумы Reddit/r/rfelectronics и статьи на pcbantennas.com). Не GPS, т.к. GPS-антенны обычно квадратные или спиральные, и здесь нет GNSS-чипа ;
Другие компоненты:
Батарея Tadiran High Energy Lithium (3.6V, тип TL-59xx) — для долгоживущих устройств (до 20 лет !!).
Микросхемы — регуляторы напряжения, RFID-чип (возможно, от Kapsch/Mark IV). Резисторы/конденсаторы — стандартные SMD. Плата зелёная, с золотым покрытием (ENIG для коррозионной стойкости) ;
Устройство похоже на модели 2010-2020-х (TRP-4010)
..
На AliExpress: похожие RFID-транспондеры ~$15-30 (не оригинал Kapsch),
Плата отдельно (JVE-M2) на eBay ~$15 новая, б/у ~$10 (промышленные остатки)
..

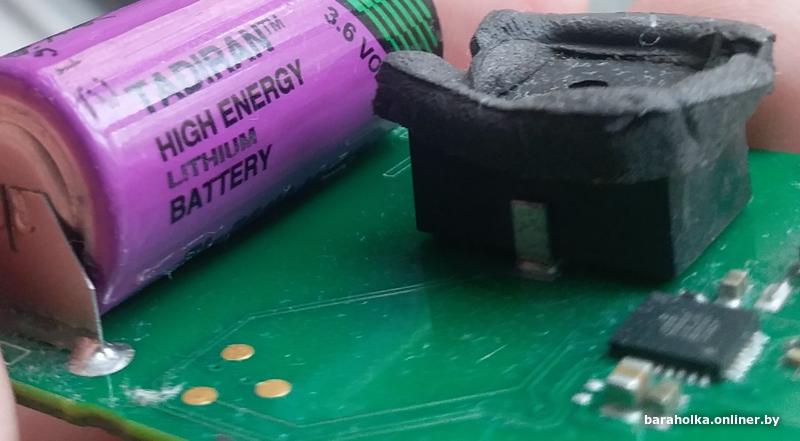

на плате стоит Батарейка - Tadiran SL-761 / 2/3 AA Литиевая батарея - 3.6V :
Tadiran SL-761 — это литиево-тионилхлоридная (Li-SOCl₂) неперезаряжаемая батарея из серии iXtra, предназначенная для долгосрочных приложений с высокой надёжностью и минимальным саморазрядом.
Она часто используется в промышленных устройствах, системы мониторинга, датчики, резервное питание для памяти, где требуется стабильная работа без замены в течение 10-20 лет
..
Б-У,
состояние на фото
В РАБОТЕ НЕ ПРОВЕРЯЛ !
работоспособность неизвестна !
батареи живые/индикаторы мигают !
...
