Плата блока питания PCB 10х10см, под трансформаторы ТП-131, ТП-121, ТП-1202 и другие. Пример в Чип-Дипе https://www.chipdip.by/catalog-show/power-transformers?p.0=%D0%A0 ... 0%B8%D1%8F
Реализована малошумящая стабилизация по схеме виртуального конденсатора на выходе. Один из лучших стабилизаторов для аудио применений. Подробнее про схему можно почитать здесь http://s-audio.systems/blog/nazar-regulator/?lang=ru&i=1
На плате так же имеется LC-контур подавления ЭМП, предохранители для каждого трансформатора. В качестве выпрямителей можно установить как диодные мосты, так и диоды Шоттки.
Данный БП подходит для питания всех ЦАПов из моих объявлений.
Выходное напряжение каждого стабилизатора любое в диапазоне от 1.2В до 20В, максимальный ток 0.5А, мощность рассеиваемая на каждом стабилизаторе не должна превышать 2Вт (TO-252) или 1Вт (SOT-223).
Вариант 1.

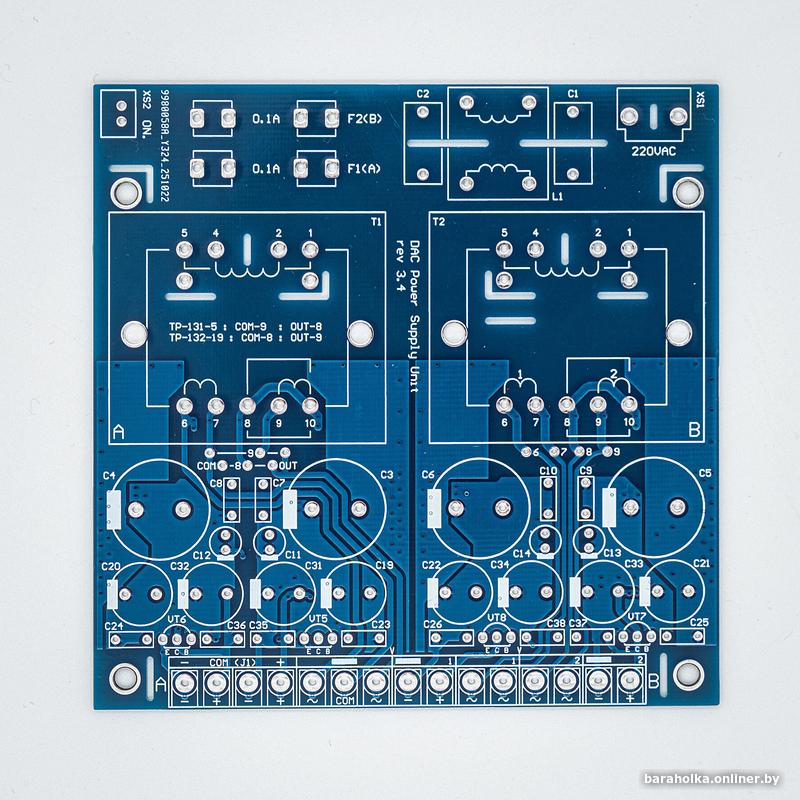

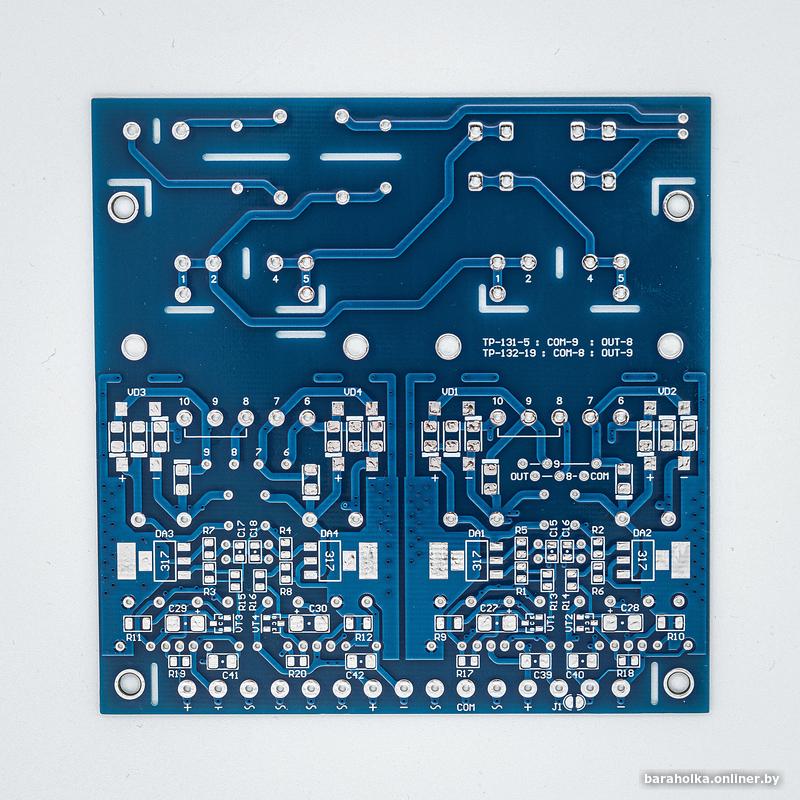

4 независимых малошумящих стабилизатора на LM317, корпус SOT-223 или D-PAK TO-252. Для получения двухполярного питания можно соединить "+" одного стабилизатора с "-" второго (перемычка J1).
Схема https://drive.google.com/drive/folders/1_TVohSmCZnup2kU_t8Rb6Xhpw ... sp=sharing
_______________________________________________
Вариант 2.

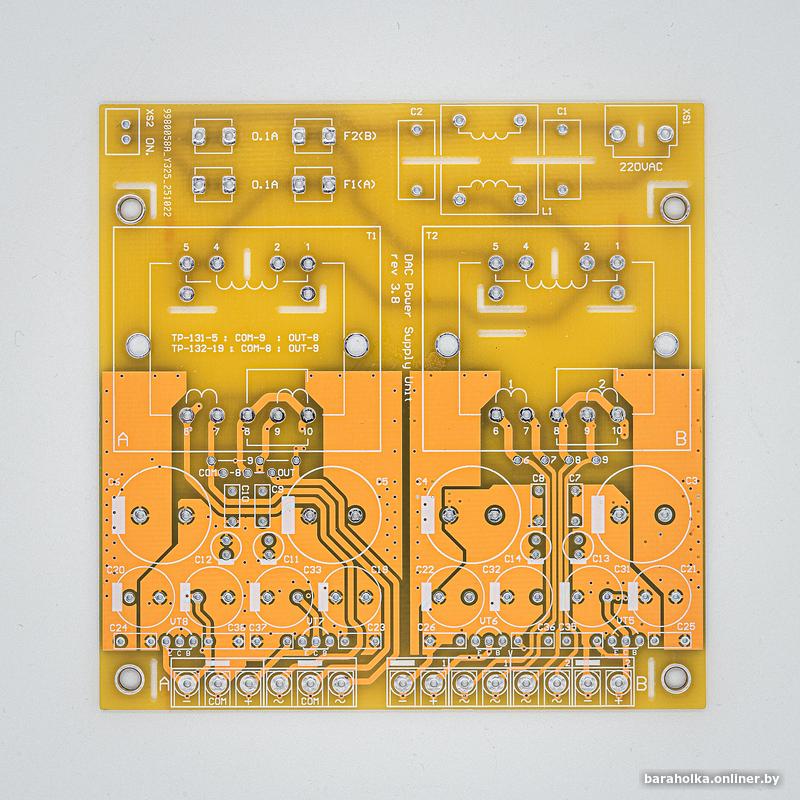

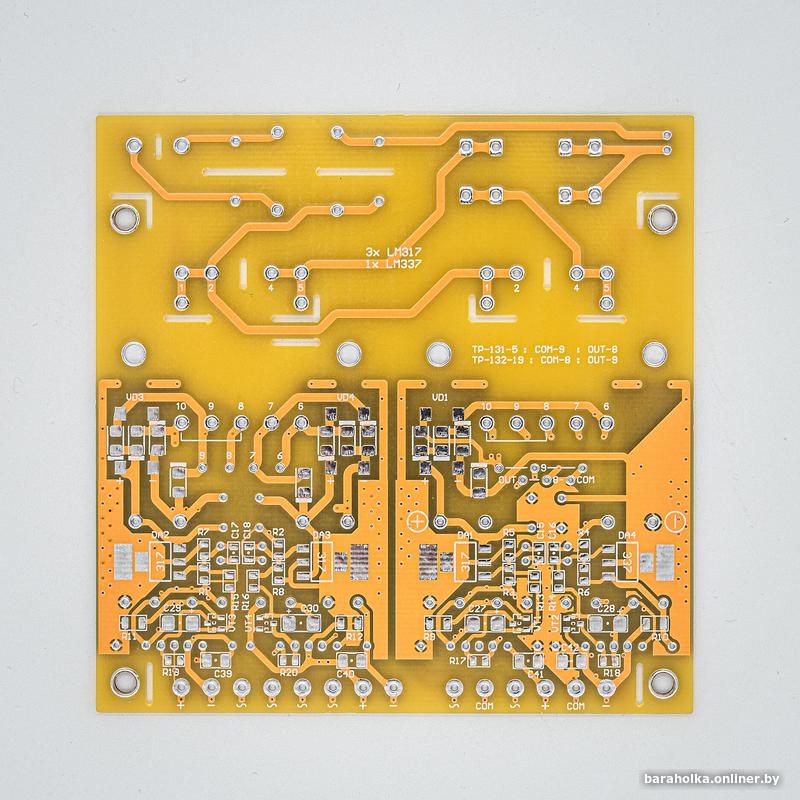

2 независимых однополярных малошумящих стабилизатора и 1 двухполярный малошумящий стабилизатор, 3x LM317 + 1x LM337, корпус SOT-223 или D-PAK TO-252.
Схема https://drive.google.com/drive/folders/1XmHEv2HduM1cKlsScZz-Z3oE0 ... sp=sharing
8029 7750708 мтс/viber
Стоимость
Печатная плата 40 руб
Запаянные SMD компоненты включая диодный мост и стабилизатор +5 руб за 1 канал

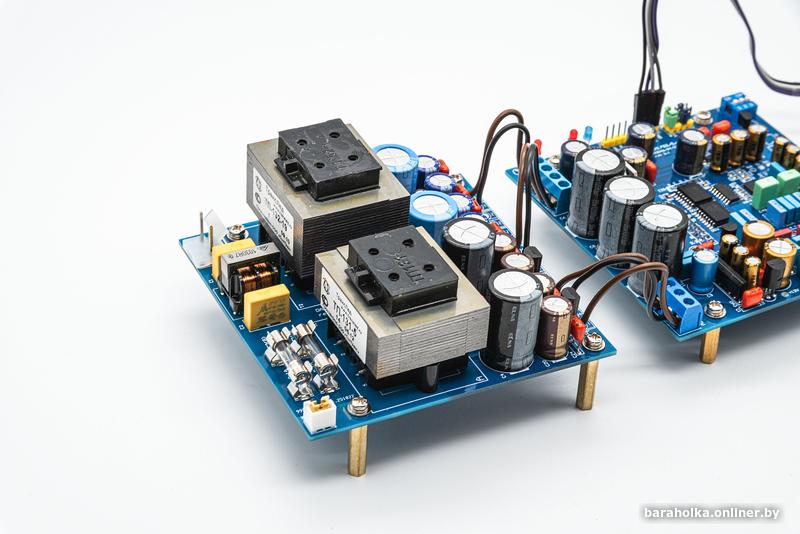

Полностью собранная плата с трансформаторами под нужные токи и напряжения - 120 руб
