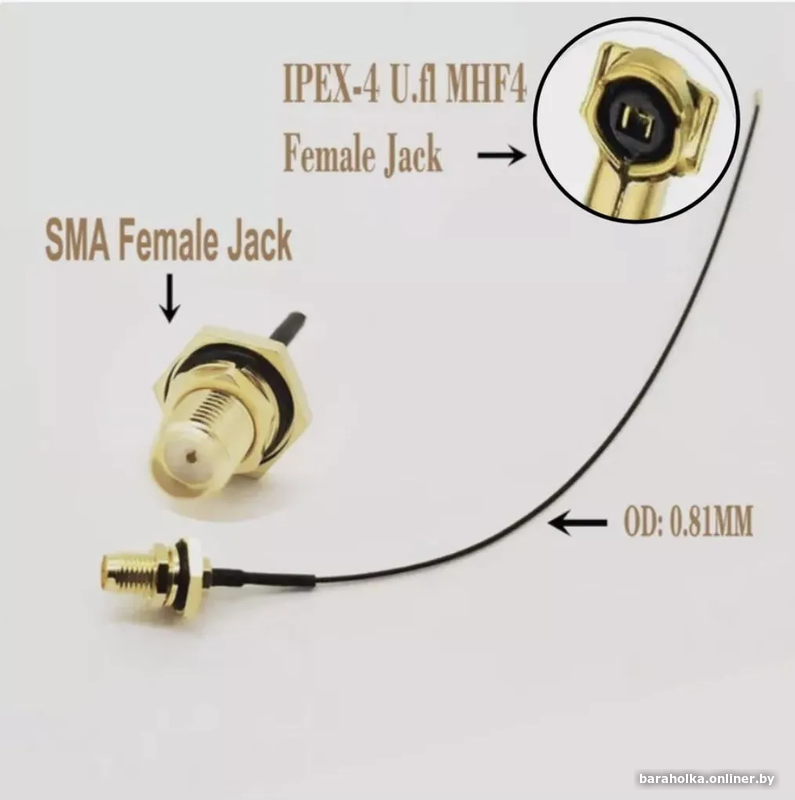

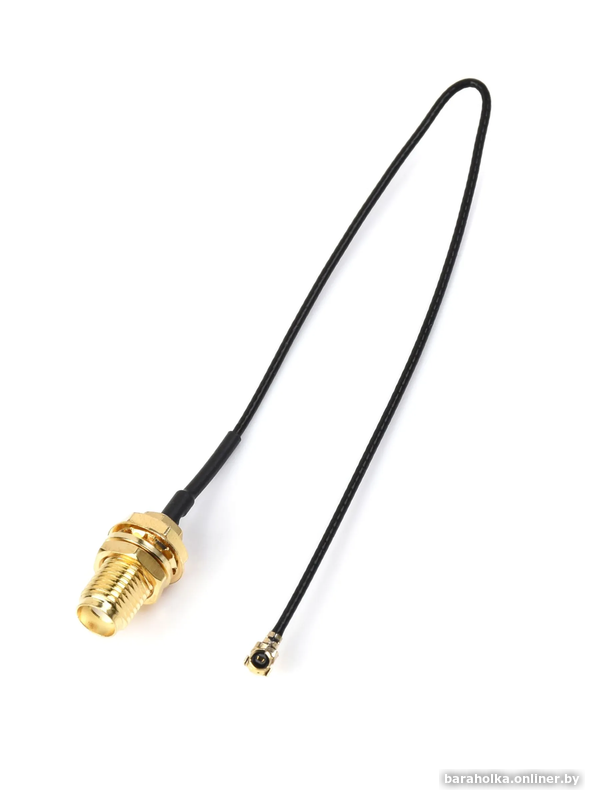

Пигтейл SMA female - MHF4 (IPEX4). Адаптер - переходник для подключения внешней антенны к 3G/4G модемам M.2.
Антенный адаптер с разъемом SMA-female и низкопрофильным коннектором MHF4 (IPEX4) подходит для 4G-модемов и беспроводных модулей формата M.2. С помощью пигтейла SMA-female - MHF4 (IPEX4) осуществляется короткая коммутация между платой и антенной. Это наиболее актуально при размещении оборудования в одном боксе или корпусе.
SMA Female - это популярный ВЧ-разъем, рассчитанный на сопротивление 50 Ом. Он поддерживает передачу сигнала частотой до 18 ГГц.
Основная сфера применения — подключение к внешним антеннам 3G/4G-роутеров, стационарных GSM-телефонов, шлюзов и автомобильных репитеров.
Разъемы SMA-типа широко распространены на внешних антеннах, используемых для приема и передачи ВЧ-сигнала в стандартах сотовой связи GSM, 3G и LTE. Наличие резьбового соединения в конструкции разъемов обеспечивает высокую надежность контакта. Разъем SMA-female снабжен гайкой для крепления на корпусе устройства.

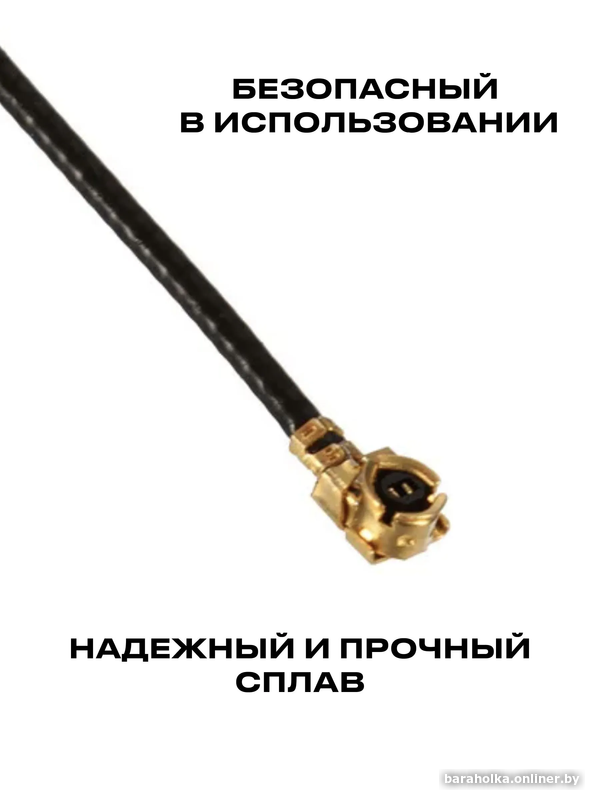

IPEX4 (MHF4) - это низкопрофильный разъем, который встречается на модулях с интерфейсом M.2 - преимущественно в сотовых модемах и Wi-Fi-адаптерах. К достоинствам стандарта M.2 относится компактность и гибкий дизайн платы при сохранении высоких технических характеристик. Новейшие модели модемов формата M.2 часто превосходят по ключевым параметрам классические радиокарты miniPCIe.

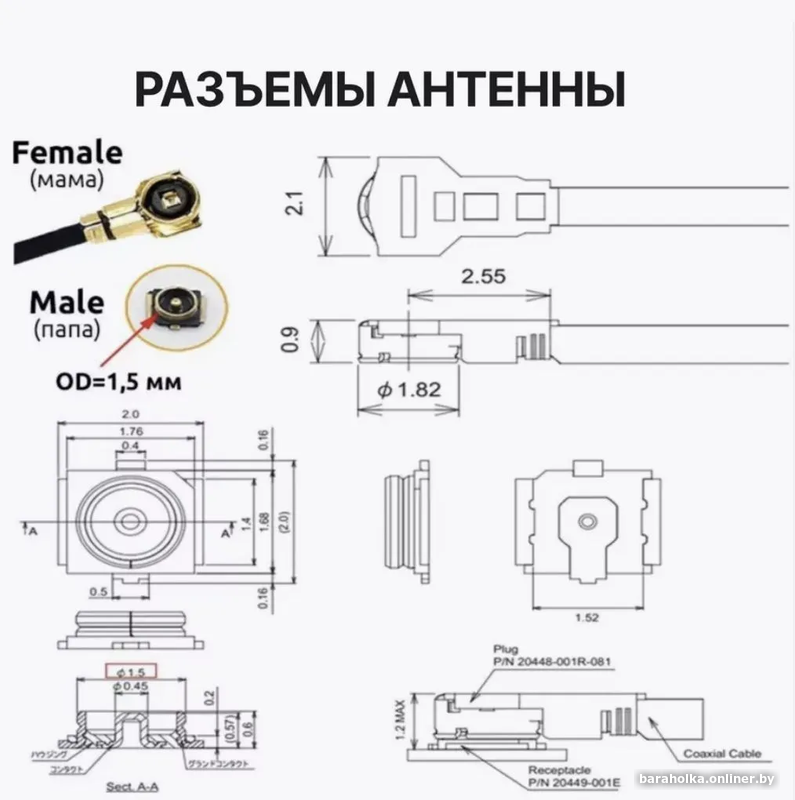

Порты MHF4 обладают очень малыми размерами, что позволяет применять коннекторы заявленного типа на миниатюрных платах в условиях жесткой экономии пространства. Соединенная пара разъемов типа MHF4 обладает высотой всего 1,2 мм, а размер разъема на плате не превышает 2x2 мм.
MHF4 предельно миниатюрен и не обладает высокой устойчивостью к механическим повреждениям. Разъем рассчитан на 30 циклов подключения. Нормальные условия эксплуатации подразумевают отключение разъема только в редких случаях (например, при ремонте или замене оборудования).
Комплектация:
Пигтейл - 2 шт.
Гайка для крепления - 2 шт.
Шайбы - 4 шт.
Характеристики:
Тип: Кабель для компьютерной периферии
Коннектор 1: SMA
Тип коннектора 1: Разъем (female)
Коннектор 2: IPEX4 (MHF4)
Тип коннектора 2: Разъем (female)
Длина, м: 0.15
Количество выходных разъемов: 2
Технологические особенности: Поддержка Ethernet-соединения (HDMI Ethernet Channel, HEC)
Назначение: Для сетевого оборудования, Для промышленного использования
Цвет: Черный
Интерфейсы: SMA
Материал проводника: Медь
Внешняя оболочка кабеля: ПВХ (поливинилхлорид)
Размеры, мм: 9х9х15
Вес товара, г: 9
Единиц в одном товаре: 2
Страна-изготовитель: Китай
В наличии 10 комплектов(в каждом по 2 шт)
