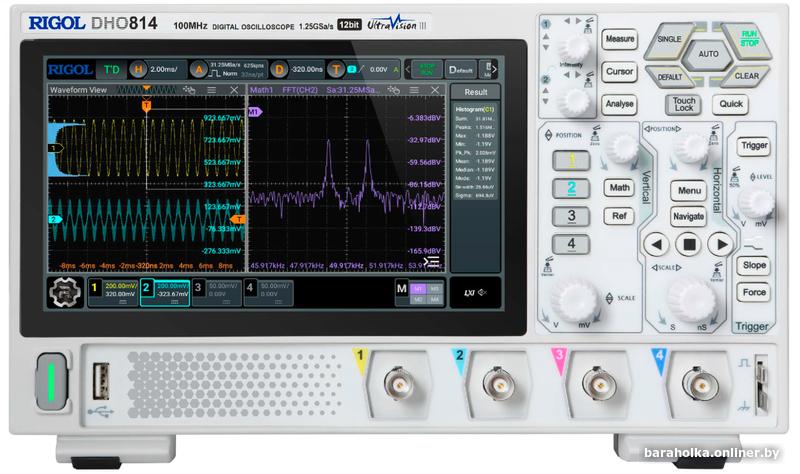

Описание осциллографа Rigol DHO824
Осциллограф серии DHO824 — это 4-х канальный, экономичный и компактный цифровой осциллограф высокого разрешения с полосой пропускания 200 МГц (разблокировано). Изделие имеет максимальную частоту дискретизации 1,25 Гвыб/с, скорость захвата до 1 000 000 осц/с (режим Ultra Acquire), максимальную память хранения до 50 млн. точек (разблокировано), высокое разрешение по вертикали 12 бит и низкий уровень собственного шума.
Разъем питания USB Type-C позволяет запитать прибор как от стандартного сетевого адаптера питания, так и от внешнего power bank и проводить измерения в полевых условиях.
Осциллограф RIGOL DHO824 объединяет 5 независимых приборов в одном:
- цифровой осциллограф,
- анализатор спектра,
- 3-битный цифровой вольтметр,
- 6-разрядный высокоточный частотомер и 48-битный сумматор,
- анализатор протоколов.
Особенности и преимущества
- Портативный цифровой осциллограф
- Высокое разрешение – 12 бит, низкие собственные шумы, позволяющие анализировать слабые сигналы
- Количество входных аналоговых каналов – 4 + 1 вход внешнего запуска
- Полоса пропускания аналогового канала – до 200 МГц (разблокировано)
- Максимальная частота дискретизации, 1 канал – 1,25 Гвыб/с
- Максимальная глубина памяти, 1 канал – 50 Мвыб (разблокировано)
- Скорость захвата осциллограмм – до 1 000 000 осц/с
- Запись и воспроизведение до 500 000 осциллограмм (Ultra Acquire)
- 5 измерительных приборов в одном: цифровой осциллограф, анализатор спектра, цифровой вольтметр, 3-6-разрядный частотомер и сумматор, анализатор последовательных протоколов передачи данных
- Web control – дистанционное управление
- Автоматические измерения до 41 параметра
- Различные математические операции, встроенный расширенный анализ БПФ, функция поиска пиков
- Электропитание – разъем USB type-C, низкое энергопотребление.
Основные характеристики
- Сверхнизкий уровень собственных шумов и высокое 12-битное аппаратное разрешение;
- 4 аналоговых канала, аналоговая полоса пропускания до 200 МГц (разблокировано);
- Частота дискретизации в реальном времени до 1,25 Гвыб/с, максимальная глубина памяти 50 Мбит/с (разблокировано);
- Диапазон чувствительности по вертикали 200 мкВ/дел~10 В/дел;
- В режиме Ultra Acquire максимальная скорость сбора данных составляет 1 000 000 осц/с;
- Автоматическое измерение до 41 параметра сигнала с одновременным отображением до 10 параметров;
- Различные математические операции, встроенный мощный анализ БПФ, функции поиска пиков;
- Трехмерное представление интенсивности сигнала, до 256 уровней цветовой шкалы;
- 7-дюймовый сенсорный дисплей высокой четкости с разрешением 1024 х 600 точек;
- Дисплей с цифровым люминофором с 256-уровневой градацией интенсивности в реальном времени;
- Функция поиска и навигации по осциллограммам, позволяющая быстро обнаруживать аномалии сигнала;
- Новый эргономичный промышленный дизайн, удобное управление;
- Обновленные органы управления Flex для более удобного интерактивного взаимодействия;
- Внешние интерфейсы в стандартной комплектации USB Host, USB Device, LAN, HDMI;
- Web control – дистанционое управление;
- Внутренняя энергонезависимая память 8 ГБ;
- Поддержка онлайн обновления;
- Низкое энергопотребление;
- Разъем питания USB Type-C для возможности использования осциллографа в полевых условиях.
Все основные характеристики DHO824 соответствуют характеристикам модели DHO924, за исключением частоты пропускания в 200MHz, против 250MHz у DHO924, а также у DHO824 отсутствует 16-канальный цифровой логический анализатор. Все остальные параметры приборов идентичны.
