Кратко характеристики прибора :
Измерение С-ESR(Z)/R.
Диапазон измеряемых значений емкостей - 1…65000мкФ.
Диапазон измеряемых значений ESR/R - 0.01…25Ом.
Способ измерения ESR/R - измерение сопротивления на переменном токе частотой 60кГц синусоидальной формы.
Способ измерения емкости - измерение времени заряда фиксированным током.
Максимальное напряжение на щупах : 200мВ (позволяет проводить измерения без выпаивания конденсаторов из схемы)! Есть узел защиты от остаточного напряжения на конденсаторе.
Питание 3,7В от лития.Зарядка от USB.
Потребляемый ток в режиме измерения - не более 25мА.
Потребляемый ток в спящем режиме - не более 0,1 мкА.

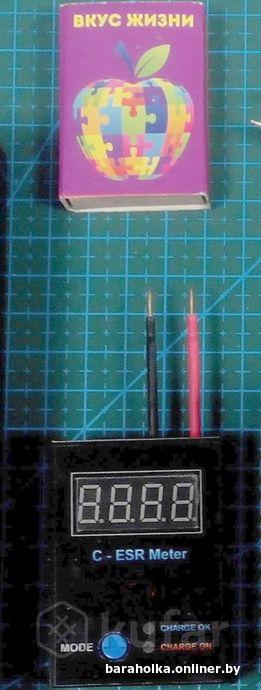

Очень компактный и удобный измеритель для ремонтника-радиолюбителя (размер как спичечный коробок) на базе микроконтроллера PIC16F690.
Отличия от существующих аналогов:
1. Значительно меньшие габариты. Большой и яркий 7-сегментный дисплей(результат виден под любым углом).
2. Щупы прибора не имеют соединительных разъёмов, что уменьшает погрешность в измерениях.
3. Три режима работы - индикация только емкости, только ESR или поочередно емкость/ESR.
4. Автоматическое отключение через 120 секунд.
5. Управление с помощью всего одной кнопки (включение, переключение режимов работы).
6. Контроль напряжения батареи питания.
7. Автономное питание.
8. Потребляемый ток в "спящем" режиме практически равен нулю.
9. Не требует калибровки в процессе эксплуатации.
10. Автоматическое определение короткозамкнутых конденсаторов в режиме измерения емкости.
11. Измерение низкоомных резисторов и внутреннего сопротивления батарей/аккумуляторов.

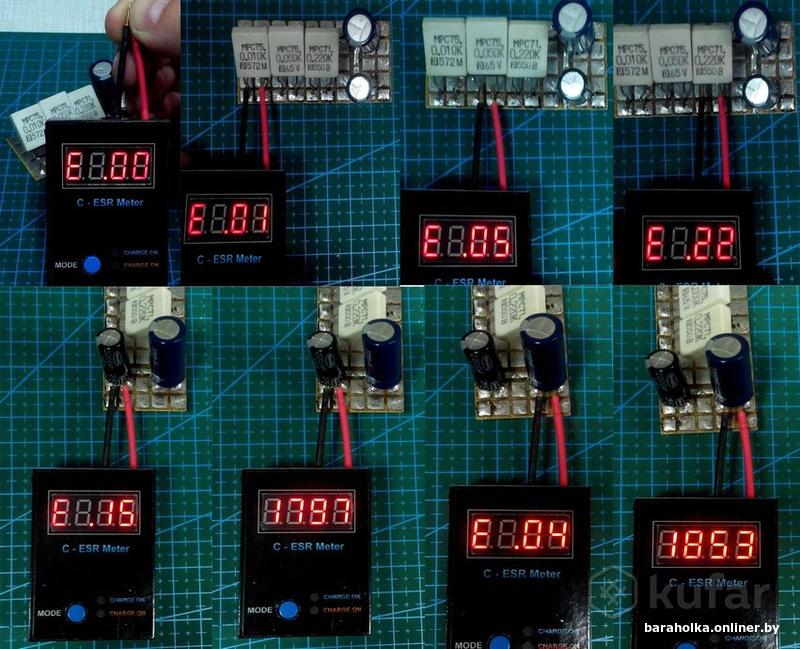

Б/У. В отличном состоянии, полностью исправен и откалиброван.Фотографии измерений низкоомных резисторов и конденсаторов прикреплены.
