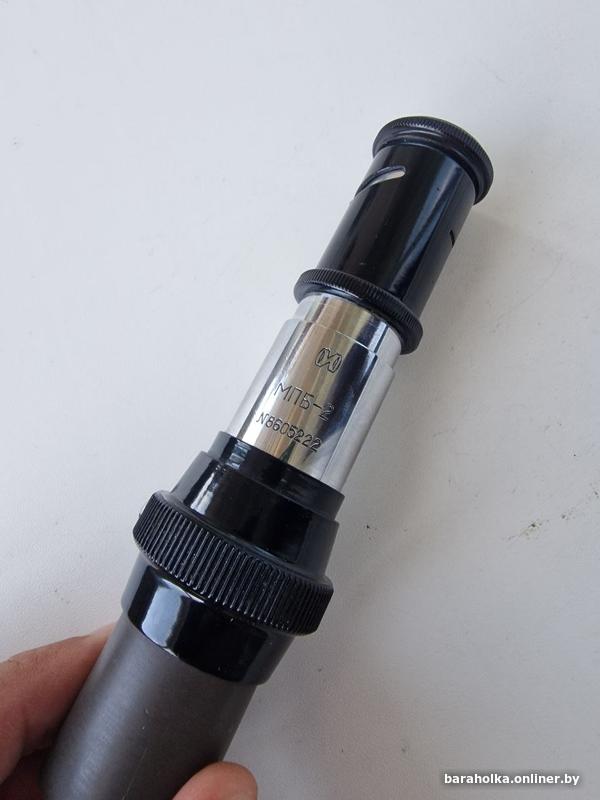

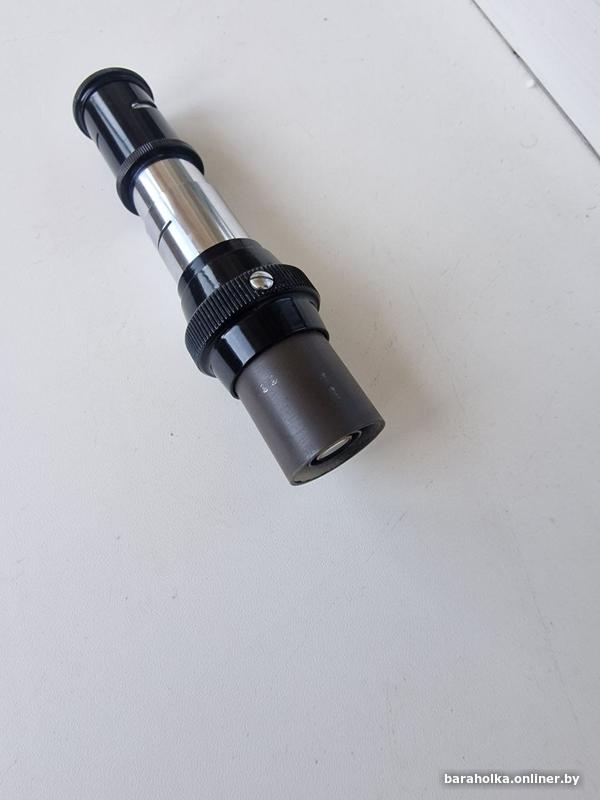

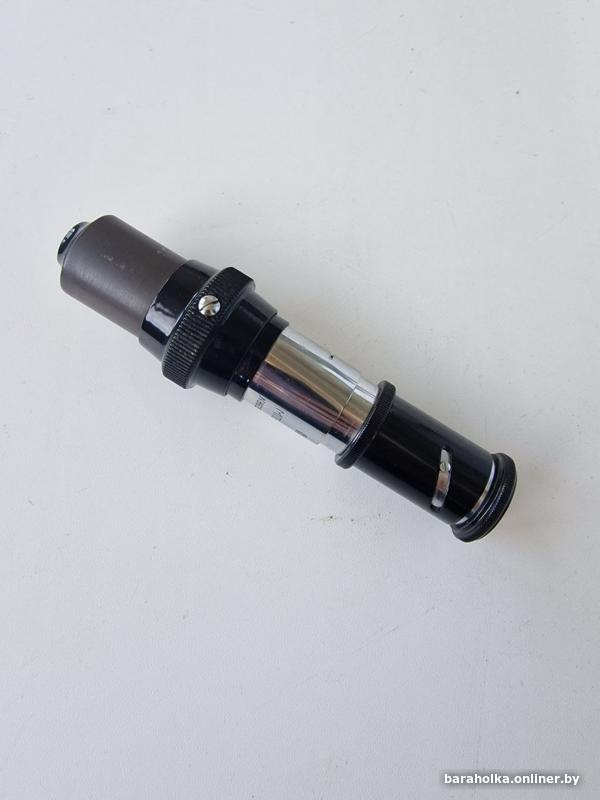

Микроскоп МПБ-2 — это переносной отсчетный прибор. Он нужен для измерения размера круглых отпечатков на металле. Эти отпечатки остаются, когда металл проверяют на твердость методом Бринелля (надавливают шариком).
Главные свойства прибора
Увеличение: 24 раза.
Цена деления шкалы: 0,05 мм (или 0,1 мм в зависимости от модификации сетки).
Самый большой размер измеряемого следа: 6,5 мм.
Поле зрения в линзе: около 9 мм.
Настройка резкости окуляра: от -4 до +4 диоптрий.
Как он работает
Прибор ставят прямо на металл в месте следа.Внутри есть шкала.Размер отпечатка смотрят через окуляр и сравнивают с делениями на сетке.
Микроскоп отсчетный типа МПБ-2 предназначен для измерения отпечатка (лунки), образуемого на поверхности различных металлов при определении твердости по методу Бринелля. Принцип работы микроскопа основан на сравнении изображения отпечатка, получаемого от вдавливания шарика в исследуемый материал под определенной нагрузкой, со шкалой сетки.
*
