Промышленный неуправляемый Ethernet-коммутатор Премиум-класса - Westermo SDW-541-SM-SC15
..
ДОП ФОТО ПО ЗАПРОСУ !
(21шт)
..
НОВЫЙ,
В ЗАВОДСКОЙ КОРОБКЕ
..
ВИТРИННЫЙ ОБРАЗЕЦ !
(коробка вскрыта для осмотра и фото)
..
ОРИГИНАЛ - ПРОИЗВОДСТВО ШВЕЦИЯ !
(Stora Sundby, Sweden)
Не Китай !
..
КОМПЛЕКТ
- коммутатор
- заводская коробка

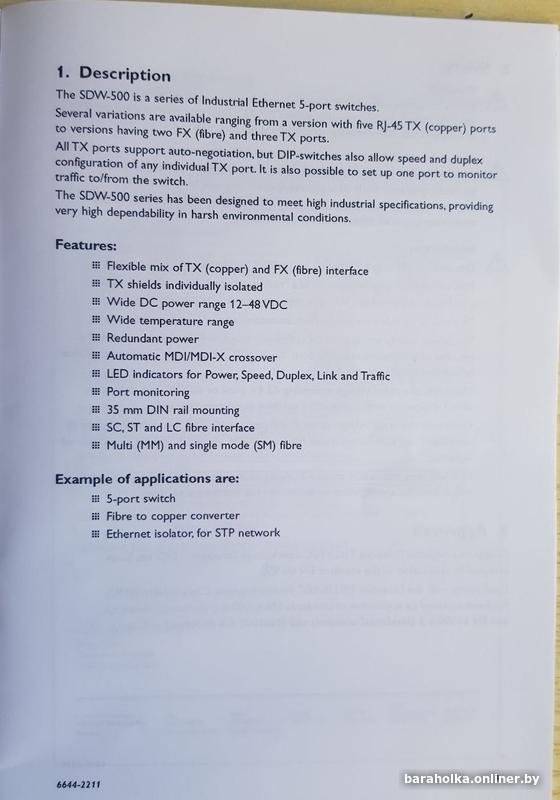

- паспорт-руководство (User Guide, серия SDW-500)
(поставляется без блоков питания в комплекте, в отличие от бытовых домашних роутеров !)
..
СОСТОЯНИЕ
Абсолютно Новый !
на DIN-рейку никогда не монтировался,
в работе не был
Сетевые разъемы под оригинальными заводскими защитными заглушками (оптический порт закрыт родным резиновым колпачком от пыли).
При осмотре под крышкой :
плата сухая, чистая, дорожки без дефектов, лаковое покрытие (компаунд) целое
На плате оригинальный зеленый стикер заводского ОТК Швеции (APPR. 1079)
Полное отсутствие следов флюса, гари, пыли или ручного ремонта
..
ХАРАКТЕРИСТИКИ
Модификация SDW-541 разработана для перевода локальных медных сигналов автоматики в дальнобойную оптическую магистраль без потерь и помех.
- 4 медных порта Ethernet (TX): Разъемы RJ-45 (10/100 Mbit/s). Все порты полностью экранированные (STP) в прочных металлических кожухах. Реализована индивидуальная изоляция экранов портов (TX shields individually isolated) — КЗ на одном кабеле не положит соседние порты. Поддерживают автоопределение типа обжимки кабеля (Automatic MDI/MDI-X crossover).
- 1 встроенный лазерный оптический порт (FX): Одномодовое оптоволокно (Single Mode), разъем типа SC. Работает на длине волны 1300 нм в режиме полного дуплекса (Full Duplex).
- ДАЛЬНОСТЬ ПЕРЕДАЧИ ПО ОПТИКЕ: До 15 км

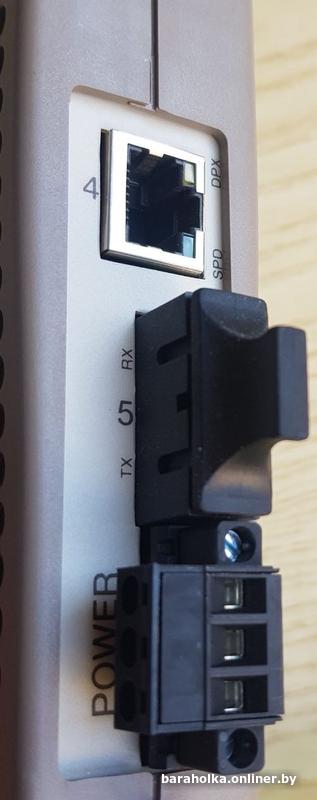

- Эргономика: Порты 1, 2 и 3 выведены на лицевую панель для быстрой диагностики по светодиодам (LED). Порт 4 (медь) и Порт 5 (оптика SC) вынесены на нижний торец прибора для удобного разделения кабельных потоков в тесном пространстве
- Буквы SM-SC15 на шильдике означают наличие встроенного оптического порта для работы с одномодовым оптоволокном на дистанциях до 15км
..
коммутатор относится к классу Industrial Ethernet (промышленное сетевое оборудование). Он кардинально отличается от обычных домашних или офисных роутеров повышенной надежностью, устойчивостью к температурам от -40 до +74 °C, защитой от вибраций и электромагнитных помех !
..
⚡ НАДЕЖНОСТЬ И АППАРАТНАЯ ЗАЩИТА
! Westermo это «неубиваемое» b2b-оборудование для Критической Инфраструктуры !
Это не бытовой пластиковый свитч, цена обусловлена сложнейшей аппаратной защитой:
- Резервируемое дублированное питание:
Съемная винтовая клеммная колодка (Detachable screw terminal под провода 0.2–2.5 мм² / AWG 24-12) имеет два независимых входа питания (V1 и V2). Можно запитать от двух разных АКБ или линий — при обрыве одной коммутатор мгновенно переключится на вторую без потери пакетов.
- Широкий диапазон питания:
Номинал 12–48 VDC, рабочий диапазон от 9.6 до 57.6 VDC. Потребление тока минимальное — всего 350 mA (при 12V). Встроена защита от переполюсовки (polarity protected) — если перепутать плюс с минусом, прибор не сгорит.
- Грозозащита и гальваноразвязка:

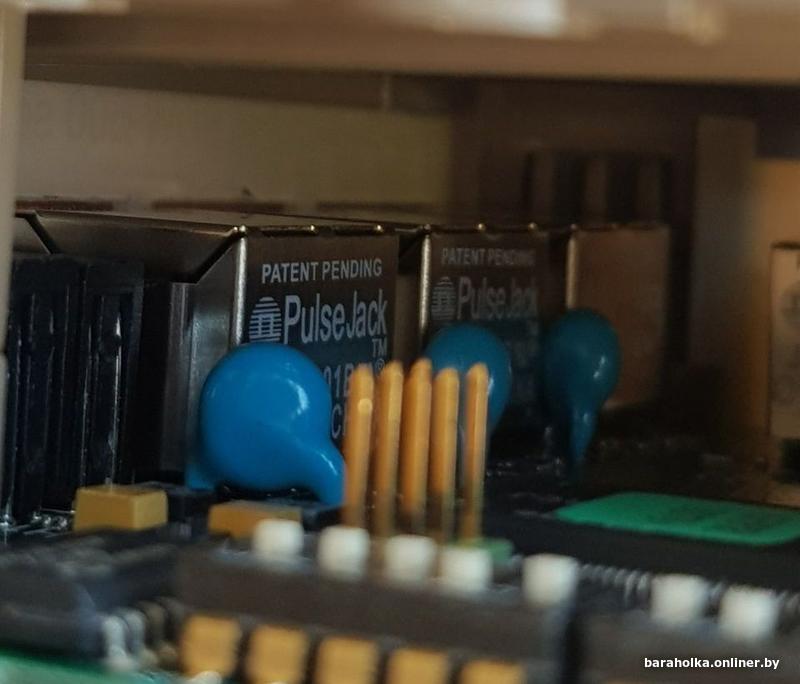

На плате установлены оригинальные экранированные модули PulseJack™ от Pulse Electronics со встроенной дискретной магнитной трансформацией. Перед ними распаян мощный каскад защиты из металлооксидных голубых варисторов. Они полностью гасят высоковольтные импульсы, статику и наводки от грозы на уличных линиях.

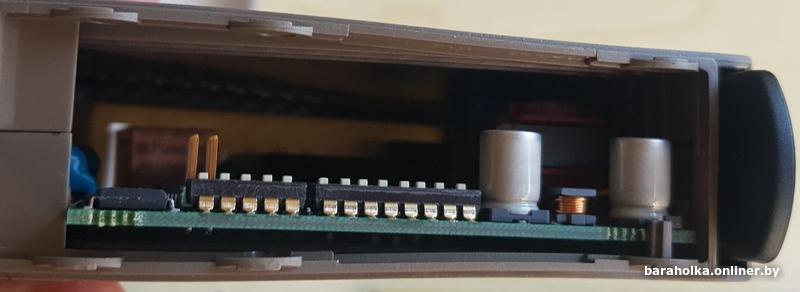

- Аппаратная настройка (DIP-switches):
Поскольку прибор неуправляемый (Unmanaged) и не имеет уязвимого веб-интерфейса, ручная конфигурация (скорость, принудительный дуплекс, зеркалирование Port monitoring) задается физически — переключателями на блоках S1 и S2 на плате.
- Экстремальные условия:
Пассивное охлаждение без вентиляторов (нечему ломаться и забиваться пылью). Корпус выполнен в форме радиатора, класс защиты IP21. Диапазон рабочих температур: от -40 до +74 °C (не зависнет в летнюю жару и запустится в лютый мороз в неотапливаемом уличном шкафу).
- Жесткая сертификация:
Прибор сертифицирован по стандарту EN 50121-4 (железнодорожный транспорт, устойчивость к вибрациям поездов), имеет морской сертификат DNV (Det Norske Veritas — устойчивость к соляному туману, агрессивным средам и качке) и дорожный NEMA TS2 (системы светофоров и трафика).
..
🛠️ ГДЕ ПРИМЕНЯЕТСЯ и КОМУ ПОДОЙДЕТ
- Системных интеграторов и подрядчиков АСУ ТП, КИПиА (для оперативной замены сгоревших свитчей на обслуживаемых объектах без переделки проектов).
- Служб эксплуатации ТЭК, Нефтегазового сектора, Нефтебаз (где оптика SC необходима из-за строгих требований взрывобезопасности и искробезопасности).
- Водоканалов и КНС (для связи удаленных насосных станций и скважин на дистанциях в несколько километров).
- Цифровых подстанций и энергетики (оптоволокно полностью защищено от мощных электромагнитных наводок силовых трансформаторов).
- Транспортной инфраструктуры (РЖД), систем уличного IP-видеонаблюдения периметра и автоматики
- За счет защиты от вибраций и сертификации NEMA TS2 эти приборы ставят: Вдоль железнодорожных путей для связи систем стрелочных переводов и семафоров
! особенно пригодится инженерным компаниям (системным интеграторам) и службам эксплуатации водоканалов и энергетики !
..
ДЕФИЦИТ - САНКЦИИ
! без ожидания параллельного импорта по 3 месяца !
Westermo напрямую и полностью попала под санкционные ограничения, что кардинально изменило доступность и стоимость
Промышленные коммутаторы и свитчи серий SDW классифицируются как товары двойного назначения (Dual-Use goods). Так как они используются на объектах критической инфраструктуры (энергетика, транспорт, заводы), Евросоюз полностью запретил их прямую продажу, экспорт и транзит в Российскую Федерацию
..
Куда применить обычному человеку?
В частный дом/Коттедж:
в неотапливаемый гараж, подвал или уличный щиток для подключения наружных камер видеонаблюдения или автоматики ворот. Он будет работать годами в любую погоду
..
цена обычного роутера и промышленного Westermo отличается в десятки раз из-за экстремальных требований к надежности и физическому исполнению:
1. Компоненты военного/индустриального класса (Industrial Grade)
2. Здесь охлаждение полностью пассивное. Корпус спроектирован как массивный радиатор. Прибор рассчитан на MTBF (время непрерывной работы на отказ) более 1 000 000 часов — это более 114 лет непрерывной работы!
3. полная гальваническая изоляция между всеми цепями и экранами кабелей
4. Входное питание и каждый LAN-порт защищены мощными промышленными супрессорами и фильтрами, которые «гасят» высоковольтные импульсы без вреда для микросхем
5. на клеммной колодке два независимых входа питания (V1 и V2)
6. лазерный оптический передатчик промышленного класса уже впаян в плату. Компоненты лазера, способные стабильно работать и не деградировать при температурах +70 °C, сами по себе стоят очень дорого
..
Промышленная Сертификация
Чтобы оборудование разрешили поставить на атомную станцию, в шкаф управления светофорами или на морское судно, производитель обязан пройти десятки сложнейших государственных и международных экспертиз.
Westermo сертифицирован по стандартам:
EN 50121-4 (железнодорожный транспорт — устойчивость к сильнейшим вибрациям от проходящих поездов).
DNV (морские суда — устойчивость к соляному туману и агрессивной влажной среде).
NEMA TS2 (дорожные системы контроля трафика и светофоров)
..
