USB-I2S/SPDIF, асинхронный UAC2 аудио-транспорт с гальванической развязкой Lullaby-384
Поддержка PCM I2S от 44.1 до 384кГц, 16 / 24 / 32 бит, DoP до DSD256 при PCM 705.6 / 32.
Позиционирование: альтернатива Amanero, XMOS, Xingcore U30 с возможностью настроек, режимами slave/master, гибкой схемой питания и гальванической развязкой. Плата полностью совместима по монтажу и по 20-пиновому разъёму с Amanero, но только добавлен SPDIF выход на пин 2 (у Amanero Combo 384 он n.c.)
DSP ядро: STM32H750VBT6 (Cortex-M7, 480 МГц, работает по факту на 112 - 176 МГц в зависимости от настроек сетки частот, для уменьшения ЭМИ и нагрева).
Пара VID/PID: 0x16D0 / 0x153B (официальный выделенный PID в рамках сублицензии от MSC). Данный идентификатор можно использовать для написания кастомных хост-драйверов (например, Windows ASIO) под это железо.
Тактирование: Поддержка сеток частот генераторов 512Fs и 1024Fs. Режимы Master (тактирование от бортовых малошумящих генераторов, питаемых через выделенный LDO) или Slave (внешний MCLK с платы ЦАПа). При Slave режиме сетка частот для ЦАП выбирается или пином F0, или пином D64 (он может идти через гальваническую развязку).
Гальваническая развязка: Полная изоляция аудио-шин (BCK, LRCLK, DATA) и линий управления (MUTE, DSD ON, CP) на высокоскоростных цифровых изоляторах Chipanalog CA-IS3760HN и CA-IS3720LS (CA-IS3722LS для Slave). Линии SPDIF OUT и индикация частоты F0-F3 оставлены неизолированными. Гальваническую развязку можно полностью убрать через 0603 площадки.
Реклок: Выходной поток с SAI процессора можно перетактировать ультрабыстрыми триггерами 74AUP1G79 напрямую от мастер-клока. Если реклок не нужен - на плате разведены посадочные места 0402 под полный байпас реклока.
Питание платы: USB 5V, или внешние стабилизированные 5V, или внешнее нестабилизированное DC 7-12V через LM1117-5.0 на борту.
Питание блоков внутри платы: 4 независимых изолированных домена (USB, MCU/MUX, генераторы, ISO/реклок), с питанием от ultra-low-noise LDO 4x TPS7A2033. В питании USB и MCU можно использовать XC6219-3.3 и другие аналоги.
Дисплей: 4-pin OLED 128x64 (SSD1306) по I2C. Отображает реалтайм-состояние внутренних переменных UAC2-стека: PCM/DSD/DoP rate/bit, Feedback Rate (FEr), размер кольцевого буфера DMA (USB to SAI bridge) и текущее байтовое наполнение USB-буфера. Весьма полезная информация для UAC2. Дополнительно при заполнении буфера USB 32кБ на 90% начинает мигать светодиод.
Ограничения рейтов при активном реклоке: Из-за жестких таймингов схемы перетактирования максимальный рейт зажат частотой генераторов. При OSC = 512Fs: PCM до 192 кГц / 32-бит или 384 кГц / 16-бит. При OSC = 1024Fs: PCM до 384 кГц / 32-бит или 768 кГц / 16-бит.
Потребление энергии при работе от USB: Около 125mA в активном режиме 768кГц/32бит.
Драйвер: стандартный UAC2, поэтому будет работать на Win начиная с версии 10 и выше. Linux/Mac/Android - без проблем.
Немного б/у.

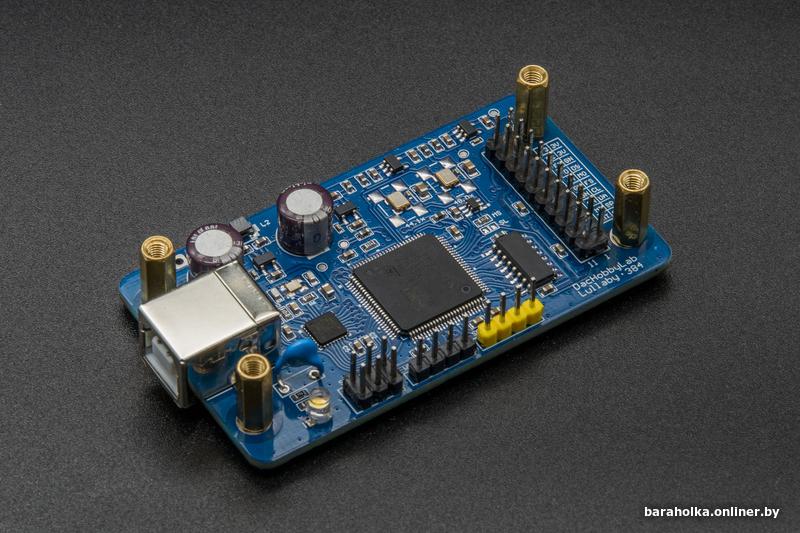

Стоимость 180 руб в варианте как на фото (Master, с блоком генераторов на плате), если нужен только Slave режим то минус 20 руб.
